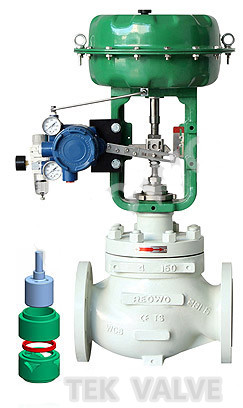

進口氣動單座調節閥
德國泰科tek氣動單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
德國泰科tek氣動單座調節閥（氣動精小型單座調節閥、氣動薄膜單座調節閥），是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合iec標準的新一代通用調節閥產品。
型式 |
進口氣動單座調節閥 |
||
公稱通徑 |
32、40、50、65、80、100、125、150、200、250mm |
||
公稱壓力 |
ansi 125、150、300、600 jis 10、16、20、30、40k pn1.6、4.0、6.4mpa |
||
連接型式 |
法蘭連接 |
ff、rf、rj、lg、mfm |
|
法蘭標準 |
jis b2201-1984、ansi b16.5-1981、jb/t79.1-94(pn1.6mpa)、jb/t79.2-94(pn4.0、6.4mpa)、hg20596-97、hg20618-97等 |
||
焊接連接 |
嵌接焊sw(40~50mm) 對接焊bw(65~250mm) |
||
材料 |
鑄鋼（zg230-450）、鑄不銹鋼（zg1cr18ni9ti、zg1cr18ni12mo2ti）等 |
||
上閥蓋 |
常溫型(p) |
-17～+230℃ |
|
伸長i型(ei) |
-45~-17℃ +230~+566℃ |
||
伸長ii型(eii) |
-100～-45℃ |
||
伸長iii型(eiii) |
-196～-100℃ |
||
注：工作溫度不準超過各種材料的允許范圍。 |
|||
壓蓋型式 |
螺栓壓緊式 |
||
填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
||
|
|
|
|
閥內組件
閥芯型式 |
單座柱塞型閥芯 |
流量特性 |
等百分比特性、線性特性 |
材料 |
不銹鋼（1cr18ni9ti、1cr18ni12mo2ti、17-4ph、9cr18、316l）、鈦和耐腐蝕合金等 |
執行機構
型式 |
ha多彈簧薄膜執行機構、va6單作用氣缸活塞執行機構、vp雙作用氣缸活塞執行機構 |
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
彈簧范圍 |
20~100、80~240kpa(ha型)，190~350、190~400kpa(va6型) |
供氣壓力 |
140~400kpa(ha型)、400~500kpa(va6型、vp型) |
氣源接口 |
rc1/4"(ha、va型)、g3/8、1/2"(vp型) |
環境溫度 |
-30~+70℃ |
閥作用型式用正作用或反作用執行機構實現閥的氣-關式或氣-開式定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
泄漏量 |
金屬閥座 |
小于閥額定容量的0.01％，符合ansi b16.104-1976 iv級 |
軟閥座 |
小于閥額定容量的10-7，符合ansi b16.104-1976 vi級 |
|
回差 |
帶定位器 |
小于全行程的1％ |
不帶定位器 |
小于全行程的3％ |
|
基本誤差 |
帶定位器 |
小于全行程的±1％ |
不帶定位器 |
小于全行程的±3％ |
|
注：采用標準的v型聚四氟乙烯填料 |
||
可調范圍 |
50:1 |
|
cv值和行程(lv)
公稱通徑 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||||||||||||||||||||
閥座直徑 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|||||||||
額定cv值 |
10 |
17 |
10 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
|||||||||
額定行程 |
25 |
38 |
50 |
75 |
||||||||||||||||||||||||||||
公稱 通徑 |
a |
|||||||||||||||||||||||||||||||
ansi 125 ff pn1.6 rf jis 10k ff rf ansi 150 |
jis 16k rf |
ansi 300 rf jis20、30k rf pn4.0 mfm |
ansi 600 rf jis 40k rf pn6.4 |
jis 16k lg |
jis 20k lg |
jis 30k lg |
jis 40k lg |
|||||||||||||||||||||||||
32 |
210 |
- |
210 |
210 |
- |
- |
- |
- |
||||||||||||||||||||||||
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
||||||||||||||||||||||||
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
||||||||||||||||||||||||
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
||||||||||||||||||||||||
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
||||||||||||||||||||||||
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
||||||||||||||||||||||||
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
||||||||||||||||||||||||
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
||||||||||||||||||||||||
250 |
673 |
- |
750 |
750 |
- |
750 |
- |
750 |
||||||||||||||||||||||||
公稱 通徑 |
a |
||||||
ansi 150 rj |
ansi 300 rj |
ansi 600 rj |
ansi 300 lg |
ansi 600 lg |
ansi 150 sw、bw |
jansi 150、600 sw、bw |
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
200 |
556 |
584 |
|
|
|
|
|
結構特點：氣動單座調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10ma dc或4-20ma dc電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
氣動單座調節閥按作用模式可分；
正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《b型》
反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《k型》
氣動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。
通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、快開特性。
根據使用工況要求，閥芯可設計制作成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有pn1.6 4.0 6.4mpa；公稱通徑dn15~300mm；最小閥芯dn6mm。適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
執行機構：氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的zma/b型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
