進口氣動調節閥

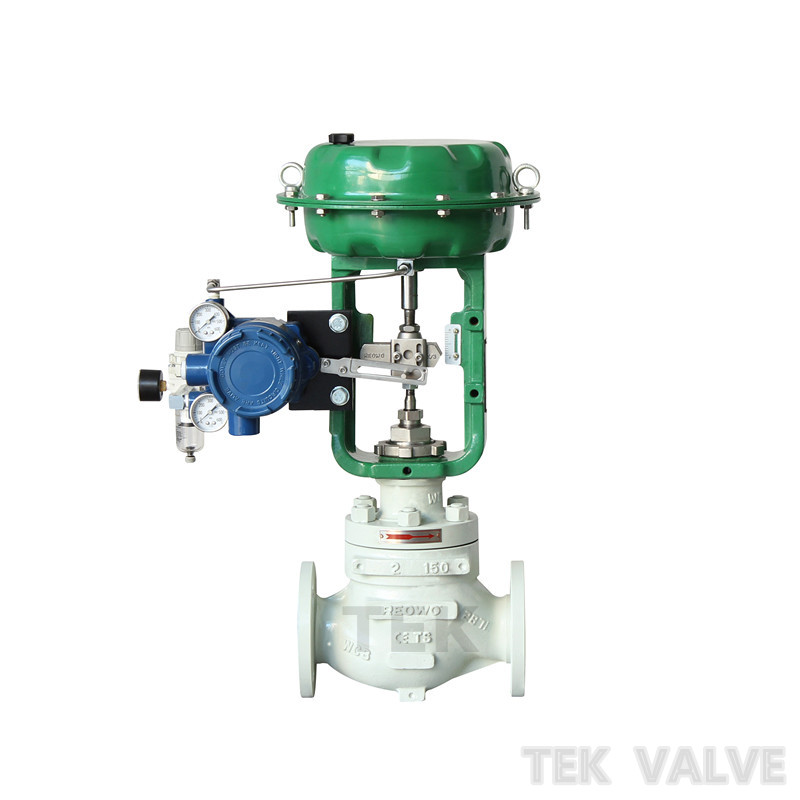

德國泰科氣動調節閥（進口氣動精小型單座調節閥、進口氣動薄膜單座調節閥），是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合iec標準的新一代通用調節閥產品。
德國泰科進口氣動薄膜三通調節閥：
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通調節閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
德國泰科進口氣動薄膜角形調節閥：
角型閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
德國泰科進口氣動薄膜低溫調節閥：
是氣動薄膜小流量、單座、雙座、角型調節閥的變形產品，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接口的作用是使閥桿密封處接近常溫下工作，并減少外界熱量傳入。為減少熱傳遞，長頸采用薄壁結構。
德國泰科進口精小型氣動薄膜單座調節閥：
多彈簧執行機構高度低、重量輕、裝配簡便，精小型閥體結構緊湊、流道通暢，具有較大的流量系數。適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
德國泰科進口精小型氣動薄膜套筒調節閥
采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。閥芯導向面大，可改善由渦流和沖擊引起的振蕩。比普通的單、雙座調節閥噪聲降低10db左右。
德國泰科進口氣動薄膜夾套保溫調節閥：
主要用于介質易結晶或凝固場合，在閥體和上閥蓋處采用夾套保溫裝置，利用高溫蒸汽或導熱油等介質進行保溫。
若訂貨前還未選定型號，請向我們提供您的使用參數:
1.公稱通徑、額定流量系數kv，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
德國泰科進口氣動薄膜小流量調節閥：
適用于較小流量的調節，具有結構緊湊，體積小，重量輕，安裝維護方便的特點。氣動薄膜小流量調節閥，又稱氣動小流量調節閥、小流量調節閥，屬于氣動調節閥。
德國泰科進口氣動薄膜單座調節閥：
新型多彈簧執行機構代替老式執行機構，具有高度低、重量輕、裝配簡便等優點。適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
德國泰科進口氣動薄膜雙座調節閥：
雙座閥有上下兩個閥芯球，流體作用在上下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏量較單座閥大。適用于對泄漏量要求不嚴格，閥前后壓差較大的干凈介質場合。
技術參數
|
進口氣動薄膜單座調節閥技術參數 |
||||||||||||||
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數 |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
允許壓差 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.2 |
0.1 |
|
|
公稱壓力 |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
執行器型號 |
tek/b-22 |
tek/b-23 |
tek/b-34 |
tek/b-45 |
tek/b-56 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
v型聚四氟乙烯填料、v型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座柱塞型閥芯 |
|||||||||||||
|
流量特性 |
直線性、等百分比 |
|||||||||||||
執行機構
|
進口氣動薄膜單座調節閥執行機構 |
|||||
|
配置執行器類別 |
tek/b多彈簧簿膜執行機構 |
||||
|
執行器型號 |
tek/b-22 |
tek/b-23 |
tek/b-34 |
tek/b-45 |
tek/b-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程 |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍 |
20～100(標準)、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400kpa |
||||
|
氣源接口 |
rc1/4' |
||||
|
環境溫度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式—失氣時閥位開；氣開式—失氣時閥位關 |
||||
性能指標
|
進口氣動薄膜單座調節閥性能指標 |
||||
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差％ |
±5.0 |
±1.0 |
||
|
回差％ |
3.0 |
1.0 |
||
|
死區％ |
3.0 |
0.4 |
||
|
始終點偏差％ |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
||
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
|
終點 |
±2.5 |
±1.0 |
||
|
額定行程偏差％ |
≤2.5 |
|||
|
泄露量l/h |
0.01％×閥額定容量 |
|||
|
可調范圍r |
30：1 |
|||
外形尺寸
|
進口氣動薄膜單座調節閥外形尺寸 |
||||||||||||
|
公稱通徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
l |
pn16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
pn40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
|
pn64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
|
h |
pn16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
|
pn40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
|
pn64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
|
h1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
|
h2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
h3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
零件材料
|
進口氣動薄膜單座調節閥零件材料 |
|||||
|
1 |
閥體 |
wcb |
304 |
316 |
316l |
|
2 |
墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
|
3 |
閥座 |
304 |
304 |
316 |
316l |
|
4 |
閥芯 |
304/304+f46 |
304/304+f46 |
316/316+f46 |
316l/316l+f46 |
|
5 |
導向套 |
304 |
304 |
316 |
316l |
|
6 |
中墊 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
|
7 |
閥蓋 |
wcb |
304 |
316 |
316l |
|
8 |
閥桿 |
304 |
304 |
316 |
316l |
|
9 |
金屬墊 |
304 |
304 |
316 |
316l |
|
10 |
填料 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
|
11 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
12 |
填料壓蓋 |
wcb |
304 |
316 |
316l |
