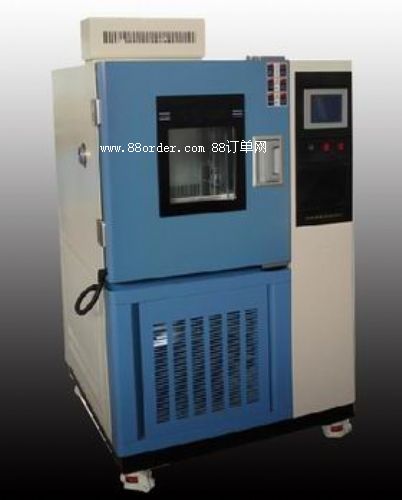

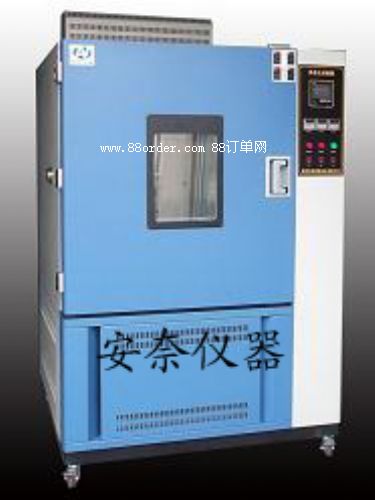

型 號 規 格 序號 產 品 型 號 工作室尺寸(mm) 預裝功率（kw） 單價（元） 1 高低溫濕熱試驗箱 gdjs-100c 450×450×500 4 2 高低溫濕熱試驗箱 gdjs-250c 500×600×810 5 3 高低溫濕熱試驗箱 gdjs-500c 700×800×900 6 4 高低溫濕熱試驗箱 gdjs-800c 800×1000×1000 8 5 高低溫濕熱試驗箱 gdjs-010c 1000×1000×1000 10 產 品 說 明 本高低溫濕熱試驗箱可以用來考核和確定電工、電子產品或材料在規定的溫度下，或濕熱環境條件下貯存和使用的適應性。設備采用強迫空氣循環來保持工作室內溫濕度的均勻性。 參 照 標 準 本產品滿足：通用標準：gb10586-2006 濕熱試驗箱技術條件 gb10589-2006 低溫試驗箱技術條件 gb10592-2008 高低溫試驗箱技術條件 gb11158-2006 高溫試驗箱技術條件 gb/t2423.1-2001 試驗a：低溫試驗方法 gb/t2423.2-2001 試驗b：高溫試驗方法 gb/t2423.3-1993 試驗ca: 恒定濕熱試驗 驗 收 標 準 gb/t5170.5-1996 電工電子產品環境試驗設備基本參數檢定方法 濕熱試驗設備 gb/t5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備 主要技術參數 ● 溫度范圍： -30℃～150℃ ● 濕度范圍： 30％rh～98％rh ● 溫度波動度：≤±0.5℃ ● 溫度均勻度：≤±2℃ ● 溫度偏差： ≤±2.0℃ ● 濕度波動度： ±2％ 溫濕度曲線圖 ● 濕度均勻度： +2～-3.0％rh ● 濕度偏差： ≤±2％ ● 升降溫速率： 0.7～1℃／min 時間設定范圍： 0～9999h/m/s 結構設計簡介 ● 本高低溫濕熱試驗設備選用優質材料，使用先進的加工設備加工成型，外殼表面進行噴塑處理，美觀，平整。顏色搭配協調，線條流暢自然。內膽設計成一個密閉空間 ，選用優質不銹鋼板制作。 設備外殼采用優質a3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀； 內膽為sus304優質不銹鋼板； 保溫材質:100mm高密度玻璃纖維棉，確保保溫性能，保持室內平衡穩定的溫度； 觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點； 攪拌系統采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定； 設備的門與箱體之間采用雙層耐高溫之高 張性密封條以確保測試區的密閉。大門內 板材料為不銹鋼制成，并采用無反作用門 把手，操作更容易； 箱內配樣品擺放架，可供客戶擺放試驗物品； 測試孔(機器左側)可外接測試電源線或信 硅橡膠密封層 測試孔 號線使用(孔徑或孔數可根據客戶指示)； 設備的制冷系統安裝在底部，壓縮機采用法國進口泰康牌，以確保制冷效果及可靠性 ● 機器底部安裝高品質可固定式pu活動輪，可以很方便地將機器移到指定位置，最后將 腳輪固定； 設備的控制部分設計在設備的右側，分布有溫控儀、控制開關等，操作方便，簡單，易于維護； ● 加濕系統設計在箱體后部，以確保加濕效果可靠性。 控 制 系 統 溫濕度控制儀采用韓國進口數顯krk儀表， 溫濕度值直接數字顯示，按鍵輸入,操作簡單； 精度：0.1℃(顯示范圍)；解析度：±0.1℃； 感溫傳感器：pt100鉑金電阻測溫濕度傳感器； 控制方式：熱平衡調溫調濕方式； 溫濕度控制采用p . i . d＋s.s.r系統同頻道協調控制； krk儀表 具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定； 本試驗箱回風口具有自動除霜裝置（這樣才能使試驗時產生的水蒸氣不會聚集在制冷蒸發器上，產生冰堵現象）。 加熱、加濕系統 ● 加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小， 壽命長。由儀表輸出可控脈沖占空比pid信號，通過 固態繼電器來控制，控制平穩、可靠。 ● 高溫完全獨立系統，不影響低溫、濕熱試驗； 瓷架鎳鉻絲電加熱器 ●蒸汽鍋爐電加熱加濕方法，鎧裝電加熱管，pid控制方式，使用無觸點周期脈沖調寬ssr（固態繼電器）控制，設有水位控制裝置，加熱器防干燒裝置 溫濕度控制采用p . i . d ＋s . s . r，系統同頻道協調控制； 溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益。 為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端均需設有高壓表監測系統運行情況。 制 冷 系 統 壓縮機：全封閉法國泰康制冷壓縮機； 制冷方式：機械制冷； 冷凝方式：強制風冷； 制冷劑：r404a（環保型）； 全系統管路均作通氣加壓48h檢漏測試； 法國泰康制冷壓縮機 加溫、降溫系統完全獨立； 內螺旋式冷媒銅管； 斜率式蒸發器； ●其它制冷部件均采用美國ranco、sporlan、瑞士“alfalaval”、丹麥danfoss、意大利 castel、日本鷺宮等原裝進口名牌產品。 保 護 系 統 整體設備超溫保護； 無熔絲保護； 風機過熱保護； 整體設備欠相/逆相； 制冷延時保護 制冷系統過載； 制冷機組超壓； 加濕系統缺水保護； 整體設備定時； 其它還有漏電、運行指示，故障報警后自動停機等保護。 設備使用條件 環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃） 環境濕度：≤85％ 電源要求：ac220/380（ ±10％）v/50hz 預裝容量：4/5/6/8/10kw 隨 機 資 料 合格證、保修卡、電路圖； 說明書：操作方法、注意事項、出貨基本配件、維修保養事項； 交 貨 說 明 供方送貨上門，供方負責運費，預付款到帳后30天內發貨； 需方預付總金額的50％，貨到驗收合格后一次性付清余款； 供方負責安裝調試操作介紹，直到需方員工獨立操作為止； 保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的， 供方在48小時之內到達用戶現場。 以上數據均在環境溫度（qt）25℃ ·工作室無負載條件下測得； 溫度性能測試可按照國家標準gb/t5170，2相關條款進行測試。
