tp4056是專門為一節鋰離子電池或鋰聚合物電池而設計的線性充電器，芯片集成功率晶體管，充電電流可以用外部電阻設定，最大持續充電電流可達1a，不需要另加阻流二極管和電流檢測電阻。tp4056包含兩個漏極開路輸出的狀態指示端，充電狀態指示輸出端chrg和充電完成指示輸出端stdby 。充電時管腳chrg輸出低電平，表示充電正在進行。如果電池電壓低于2.9v，tp4056用小電流對電池進行預充電。當電池電壓超過2.9v時，采用恒流模式對電池充電，充電電流由 prog管腳和gnd之間的電阻rprog確定。當電池電壓接近4.2v電壓時,充電電流逐漸減小，tp4056進入恒壓充電模式。當充電電流減小到充電結束閾值時，充電周期結束，chrg端輸出高阻態，stdby端輸出低電位。 充電結束閾值是恒流充電電流的10％。

當電池電壓降到再充電閾值4.1v以下時，tp4056自動開始新的充電周期。芯片內部的高精度電壓基準源、誤差放大器和電阻分壓網絡確保電池端調制電壓的精度在1％以內，滿足鋰離子電池和鋰聚合物電池的要求。當輸入電壓低于欠壓鎖定閾值電壓或者輸入電壓低于電池電壓時，充電器進入低功耗的睡眠模式，此時電池端消耗的電流小于 2ua。

tp4056 內部的智能溫度控制電路在芯片的結溫超過125℃時自動降低充電電流，這個功能可以使用戶最大限度的利用芯片的功率處理能力，不用擔心因為過熱而損壞芯片或者外部元器件。這樣，用戶在設計充電電流時，可以不用考慮最壞情況，而只是根據典型情況進行設計因為在最壞情況下，tp4056會自動減小充電電流。

如果將使能輸入端 ce 接低電平，充電器停止充電。

方案特點

 最大充電電流：1a

 無需 mosfet、檢測電阻器和隔離二極管

 智能熱調節功能可實現充電速率最大化

 智能再充電功能

 預充電壓：4.2v±1％

 c/10 充電終止

 待機電流 40ua

 bat 超低自耗電 1ua

 2.9v 涓流充電閾值

 單獨的充電、結束指示燈控制信號

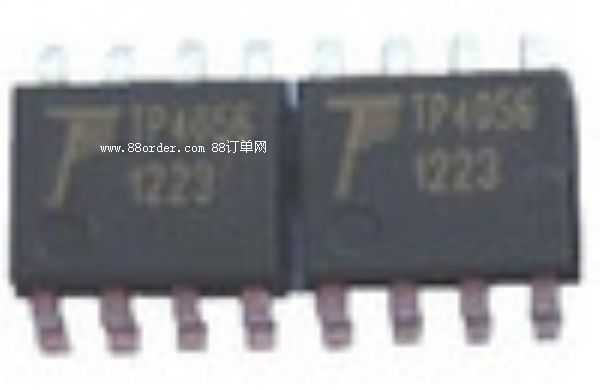

 封裝形式：sop8(帶散熱底座)

應用

 手機、pda、mp3/mp4

 藍牙耳機、gps、電子詞典

 移動電源、充電座

 數碼相機、mini 音響等便攜式設備
