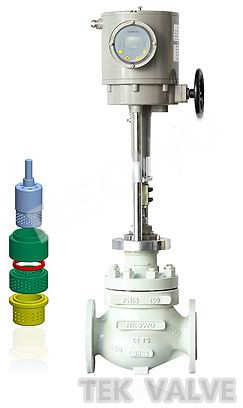

進口高溫電動調節閥
德國泰科高溫電動調節閥又名控制閥(英文名：control valve)。，在工業自動化過程控制領域中，通過接受調節控制單元輸出4-20ma的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。
德國泰科[tek]高溫電動調節閥節機構采用平衡式閥塞結構，電子式電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。
一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。
德國泰科[tek]電動高溫調節閥進口電動高溫調節閥調節機構采用平衡式閥塞結構，電子式電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。
進口電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合，“被評為歐美最認可的閥門之一 ”。
進口電動高溫調節閥是由3810系列(psl系列)電子式電動執行機構和高溫調節閥體組成，由3810系列(或者psl系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20ma或1-5v·dc的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
主要技術參數：
技術規范基本設計：jis b2201-1984、ansi b16.5-1981、gb/t9112～9124、jb/t79-94等
測試：asme b16.104
尺寸范圍：dn15～dn300
壓力等級：1.0～25.0mpa
介質溫度：-29℃-650℃
殼體材料：碳鋼、不銹鋼
適用介質：氣體、液體、蒸汽
操作方式：電動 技術參數 可提供直線、等百分比固有流量特性
作用方式:電開式(k)、電關式(b)
動作靈敏、連線簡單、流量大、體積小
電源電壓:220v、50hz
信號范圍(dc):0～10ma、4～20ma、1～5v、0～10v
進口電動高溫調節閥技術參數
|
公稱通徑 dn(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
pn16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
|
pn40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
|
pn64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
|
h |
pn16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
pn40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
pn64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
h1 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
|
|
h2 |
psl |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
|
d |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
|
r |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
|
閥體形式 |
直通鑄造球型閥 |
|
公稱通徑 |
dn20～300mm |
|
公稱壓力 |
pn 1.6、2.5、4.0、6.4、10.0 mpa |
|
法蘭標準 |
gb/t9113、 jb/t79、hg20594及其他標準 |
|
連接形式 |
法蘭(ff rf rtj)、焊接(sw bw)、螺紋(適用于1″以內) |
|
閥蓋形式 |
高溫型+250～+450℃、超高溫型+250～+560℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥體材料 |
鑄鋼(wcb)、不銹鋼(cf8、cf8m、cf3、cf3m)、鉻鉬鋼 |
|
閥芯形式 |
單座、套筒、籠式 |
|
流量特性 |
線性、等百分比 |
|
閥芯材料 |
不銹鋼 (304、304l、316、316l) |
|
執行器型號 |
3810l系列、psl系列、dkz系列及進口執行器 |
|
主要技術參數 |
電源電壓：220v/50hz、輸入信號：4-20ma或1-5v·dc、輸出信號：4-20ma·dc 防護等級：相當ip55、隔爆標志：exdⅱbt4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95％ |
進口電動高溫調節閥流量系數及允許壓差
|
公稱通徑 dn |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 dn |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數kv |
單座 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
籠式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
|
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
允許壓差(mpa) |
單座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.28 |
|
籠式 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
2.4 |
2.0 |
|
|
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
進口電動高溫調節閥性能參數
|
項目 |
指標值 |
||
|
基本誤差％ |
配3810l±2.0； 配psl±1.0 |
||
|
回差％ |
配381l ±2.0； 配psl±1.0 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差％ |
≤2.5 |
||
|
泄露量l/h |
0.01％×閥額定容量 |
||
|
可調范圍r |
50：1 |
||
進口電動高溫調節閥外形連接尺寸
