microsoftinternetexplorer402documentnotspecified7.8 磅normal0氣動控制感應風門，氣動控制無壓風門，全自動無壓風門上門安裝

煤礦下工程改造，安裝全自動無壓風門就找宏如工礦，宏如工礦全自動無壓風門安全可靠，性能穩定，簽訂技術協議，負責上門指導安裝。

自動無壓風門，適用于煤礦井下風門的自動控制，行人和礦車通過時由該控制系統實現風門的安全啟閉。

該系統適用于有性氣體的井下環境；環境溫度：-20～+40。c;相對濕度：不大于96％(+25。c)；無嚴重淋水的場合。

一、結構特征和工作原理

機械部分氣缸、滑輪、鋼絲繩等組成，氣缸通過控制器箱固定在巷道壁上，另一端通過鋼絲繩滑輪與門固定。

電氣部分由控制主機、防爆電磁閥、光控傳感器等組成，通過接線端子和接線盒與外圍設備聯接。

二、功能

行人或司機用礦燈照射光控傳感器時，風門自動打開（打開速度可調），行人或司機經過門后再光照風門另一側光控開關，此風門關閉（關閉速度可調），（兩次光照光控開關，裝置反應要有10秒以上的延時，延時時間可調）。行人也可按動按鈕來打開風門，行人經過風門后再按另一側按鈕此風門關閉。兩道風門之間存在聯鎖，當一道風門開啟時另一道風門不開啟。

風門開閉感應狀態出了光控傳感器感應，還可以通過紅外對射感應。

三、風門動力、機構工作原理

1.  輸入電壓：ac127+5％；

2.  輸出控制電壓：防爆電磁閥：ac127+5％；

3.  輸入電流：0.5a+10％；

4.  工作氣壓：0.3～0.8mpa；

5.  氣缸直徑、行程：跟據風壓、風門拉開位置定；

6.  氣缸啟閉時間：1s～20 min（可調）；

7.  紅外感應器感應范圍是角度為90度、半徑為10米的扇形范圍

8.行程：600-1200mm

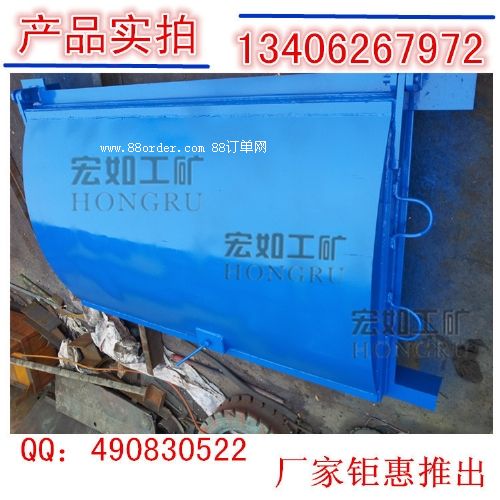

門體結構:

門體主要由門框、門扇、平衡機構等組成。

門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架，與鋼制板材折成的外圍盒體組焊而成；平衡機構與左右門扇連接，使得風門能可靠關閉。

自動無壓風門熱購電話：18369741053  侯婷婷 銷售助理：孫家蘭

qq技術咨詢：490830522  座機：0537-2289488

濟寧宏如礦用門加工有限公司 http:///

濟寧宏如礦用門制造分公司 http:///

風門圖紙，自動風門安裝，礦用無壓風門加工訂做。---行業標準打造！
