470角馳壓瓦機技術參數表

設備總長：9.5m

寬度：1m

高度：1.5m

電機功率：一個5.5kw

工作電壓：380v

生產速度：8~10米/分

瓦有效寬度：470mm

壓型軸徑：20道 Ø70mm輥軸材質  45#鋼調質

壓型輪：45#鍛件，精車、磨光，表面鍍硬鉻

設備底架：350號h鋼   14mm厚側板

傳動方式：1寸鏈條傳動

液壓剪斷機：3kw

剪切刀：采用cr12材質，經高溫淬火而成，由二片刀組成

壓板厚度：0.3-0.8mm

隨機附件：上料架一套，一個操作柜，操作規程和使用說明書各兩套

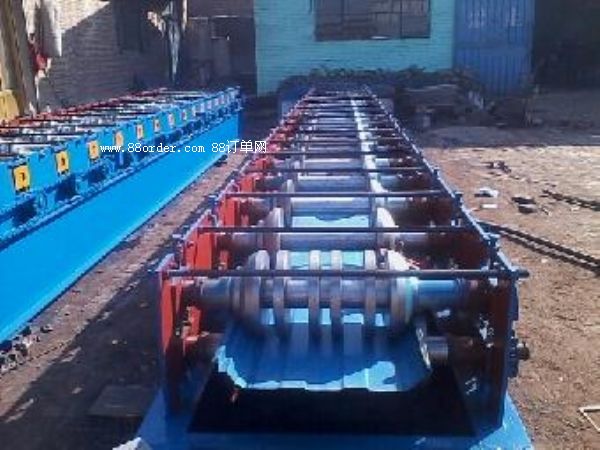

成型部分

輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。

工作流程

（送毛坯料）開卷——導向進料——輥壓成型——定長切斷——成品出板

人工點固好工件，人工上卷，進入plc操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。

進料導向平臺

主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置。可通過手動螺桿機構調節導向位置，且左右獨立可調。

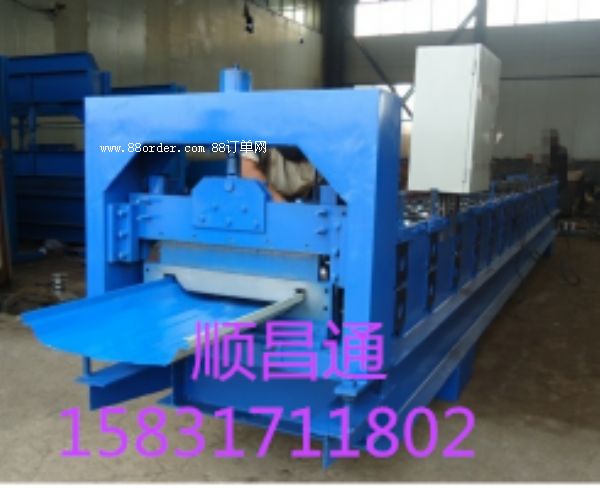

成型后切斷系統

切斷系統由切斷機架，切斷模具，導向裝置和切斷油缸等組成。切斷刀材料為鉬鋼淬火處理。

電控系統

采用臺達plc控制，變頻調速，能實現整機自動化生產。可設定批次、工件長度、數量等。

操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。

液壓系統

采用外置獨立液壓站（為切斷提供動力）

最大誤差

主機成型排數多，性能穩定，最大長度誤差為±2mm

注意事項

供電電源輸入：三相380v 50/60hz   電網電壓波動：≤±10％

前后左右距離墻壁等遮攔物1米以上

產品報價：4.8-6.5萬(不含稅不含運費報價)

保修期：12個月
