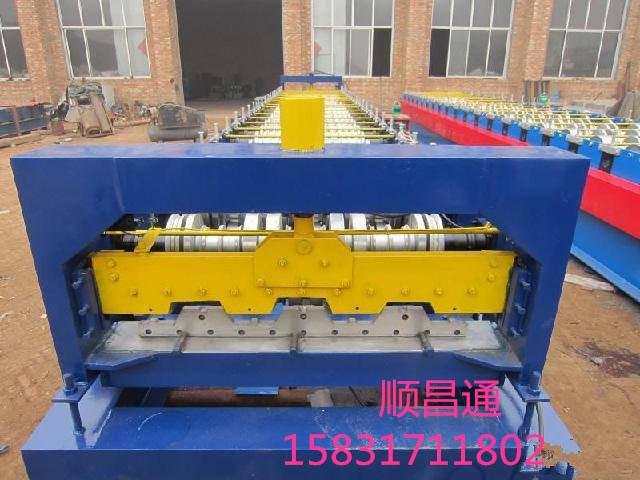

720/750互換的樓承板設備

750型樓承板機技術參數：

設備總長13m 寬度2.2.m（最寬處）高度1.5m

設備重量11t

版型寬度有效寬度720mm 展開寬度1米

峰高51 峰距240

主機功率22kw 行星擺線減速機

傳動方式鏈條傳動(2寸)

軸直徑材質軸￠90實心軸材質45#鋼調質hb220-250，6214軸承內孔￠70

壓輪道數20道

材質及處理壓輪為g鉻15軸承鋼精車，拋光鍍硬鉻0.05mm，軸與孔配合沒有松動間隙，版型正面側面有凹坑。墻板厚度18mm.

液壓功率4kw

切斷方式液壓切斷功率4kw，125的油缸二個，刀片cr12淬火，rc62，無飛邊。沒有料頭

成型部分精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便快捷，能最大限度的控制不跑偏。

壓板厚度0.8~1.5mm

壓板速度8~12m/min

控制系統數控系統，主電機，30kw變頻器一臺，電器柜一臺。

鋼樓承板壓瓦機-混凝土組合結構施工順序：

(1)鋼梁表面清楚干凈，鋼樓板按排板圖焊在鋼梁上；

(2)按焊接程序，將鋼承板熔焊在鋼梁上；

(3)金剛承板間的扣合處用夾鉗加以固定；

(4)復合風梁處將剪刀釘用焊槍固定；

(5)按設計要求幫扎鋼筋網；

(6)進行砼澆注。 鋼樓承板特點：

1、重量輕、強度高、承重大、抗震性好；

2、施工簡單快捷、拼裝方便；

3、取代傳統模板、改善傳統模板缺點；

4、可作為結構強度一部分、減低材料成本；

5、易于配筋、配線、配管之施工；

6、外觀整潔美觀；

免費售后服務一年 終身維修。

720型樓承板詳細技術參數：

長*寬*高：12000mm*1500mm*1800mm

機器重量：12t左右

成型軸：直徑 90 mm　45#調質

成型輪：材料45#鍛打　鍍硬鉻

傳動方式：1.5寸鏈輪、鏈條

動力：主機22kw

成型排數：20排

成型速度：8-12m/min

壓制厚度：0.6-1.5mm

壓制寬度：1000mm

大架用料：400h鋼

中板厚度：18mm

電控系統：采用工業電腦plc控制；

泵站電機：3kw

720型樓承板機生產的產品具有重量輕、強度高、承重大、抗震性好的特點，被廣泛應用于多高層鋼結構建筑領域。

720型樓承板機適應主體鋼結構快速施工的要求，能夠在短時間內提供堅定的作業平臺，并可采用多個樓層鋪設壓型鋼板，分層澆筑混凝土板的流水施工。

720型樓承板機采用先進的液壓驅動，成型后自動尺切斷，不變形，無廢料，安全系數較高（主機停切斷)。

720型樓承板機配置手動開卷機，成型主機，液壓切刀，電控系統，液壓系統，出料架，用于樓承板壓型。
