1.  概述：

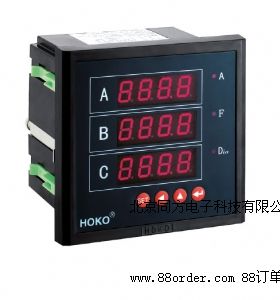

    PA866X系列數顯電測表適用于電力電網、自動化控制系統中。可與互感器、分壓器、分流器、電量變送器等配套使用。對電網中的電壓、電流、功率、功率因數、相位角、頻率等電參量進行測量，電流變比CT、電壓倍率PT可通過面板薄膜按鍵自由設定。該系列產品具有精度高，隔離性強，性能穩定．抗振動等優點，可直接替代原有指針式儀表，產品符合國標GB/Tl3978-1992。



2.  產品型號：

選型備注：電流表需提供一、二次電流變比，電壓表需提供一、二次電壓倍率和接線方式（3P3L、3P4L）

          功率表及功率因素表需提供一、二次電流變比和一、二次電壓倍率



3.  技術指標：



4.  外型及開孔尺寸：

“*”：指儀表進入電柜內部的深度，包括端子部分。

5.  產品規格

48方型數顯表





72方型數顯表



80方型數顯表



96方型數顯表



42方型數顯表



96B槽型數顯表



注：1．PA866X 數顯儀表除作一次、二次儀表使用外，還可作為“三次”儀表，測量0～5V、0～75mV或4～20mA、0～20mA等信號，顯示對應的電壓、電流、功率、頻率、溫度等參數。

    2．我公司設計的儀表均采用交流采樣測量信號的有效值，可直接測量嚴重畸變信號。

    3．特殊輸入信號的儀表可另行協商定做。



6．接線圖



7.  訂貨范例

例1  型    號：PA866X-80P(三相有功功率表)

輔助電源：AC220V    輸入：100A/5A，35kV/100V    接線方式：三相三線(3P3L)

例2  型    號：PA866X-803AI(三相交流電流表)

輔助電源：AC220V    輸入：5kA/5A

例3  型    號：PA866X-803AU(三相交流電壓表)

輔助電源：AC220V    輸入：AC220V                接線方式：三相四線(3P4L)
