1.2 主要用途

     zw32-12/630-20戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kv，三相交流50hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。

     本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

1.4 引用標準

     斷路器符合《gb/t11022 高壓開關及其控制設備標準的共用技術條件》、《gb1984-89 交流斷路器》《gb1985-89 交流高壓隔離開關和接地開關》和dl404、iec56等標準的有關要求。

 1.5 使用環境條件

   1、海拔高度不超過2000米；

   2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；

   3、風速不大于35m/s；

   4、無易燃、baozha危險、化學腐蝕及劇烈震動的場所。

  2、結構特點

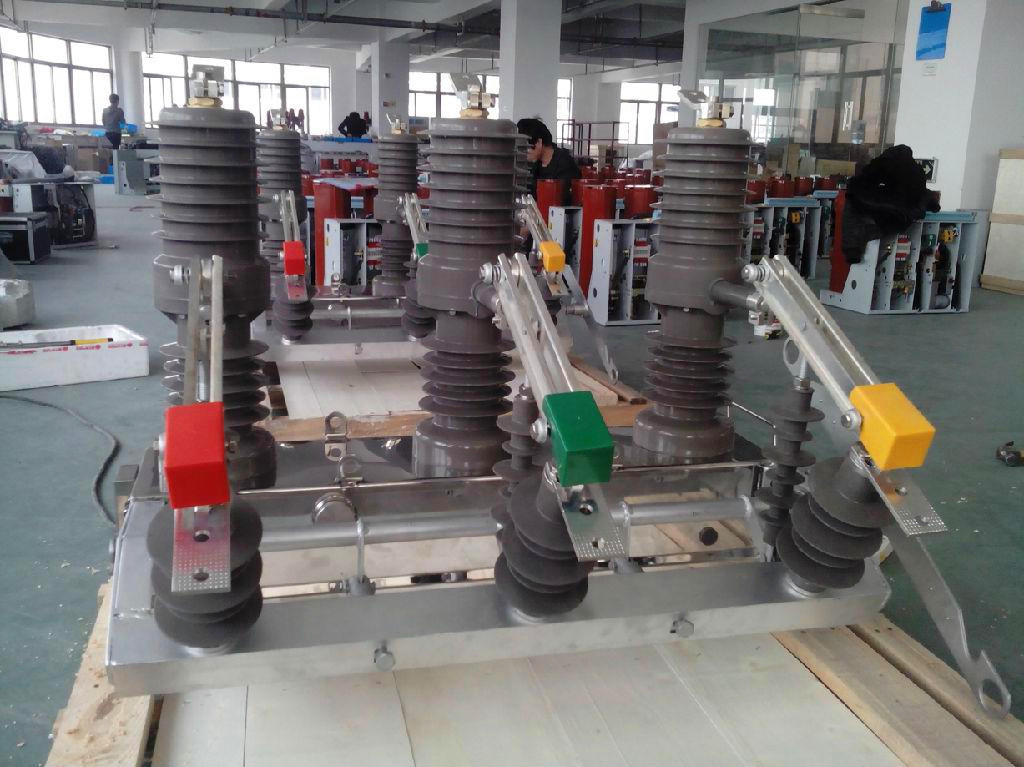

 2.1 該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。

 2.2 裝有真空來弧室的高壓真空斷路器開斷性能穩定可靠，具有無燃燒和baozha危險、安全、免維護、體積小、重量輕（＜100kg）和使用壽命長等特點。

 2.3 斷路器采用全封閉結構，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用。

 2.4 斷路器的合、分閘可手動或電動操作及遠方操作。可與控制器配套實現配電自動化，也可與重合控制器配合組成重合器。

 2.5 操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次。

 2.6 斷路器的安裝方式可采用單桿或雙桿座裝方式。

3、安裝、使用及維護

 3.1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。

 3.2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。

 3.3 斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。

 3.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。

 3.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。

 3.6 操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。
