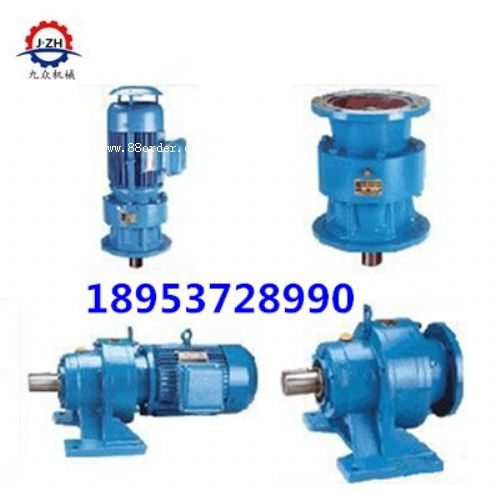

bwed擺線針輪減速機基本原理：

    bw擺線針輪減速機、bw減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。

在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成h機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套。

　　當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助w輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

bwed擺線針輪減速機特點：

扭矩大：比市場上其它同類產品的扭矩高 35％左右；

　　 效率高：輸入功率傳動到輸出時幾乎沒有能量消耗，高達 98％；

　　 低噪音：低噪音的齒輪設計及精確的研磨技術，確保運行安靜；

　　 安全可靠：體積小，重量輕，承載能力強，能滿足在極端條件下滿負荷連續運行；

　　 安裝形式：有軸裝式、垂直直角式等多種安裝形式。

bwed110a減速機、bwed120a減速機、bwed131減速機、bwed141減速機、bwd142a減速機、bwed152減速機、bwed153減速機、bwed163減速機、bwed174減速機、bwed184減速機

技術參數：

  功 率：0.25kw,0.37kw,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,3kw,4kw,5.5kw,7.5kw,

11kw,15kw,18.5kw,22kw,,30kw,37kw,40kw,45kw～55kw

  轉 矩：150n·m～20000n·m

  傳動比：

  單級：9，11,17,23,29,35,43,47,59,71,87

  雙級：121,187,289,319,473,595,731,841,1003,1225,1505,1849,2065,2537,3481,5133,7569

  三級：2057-658503

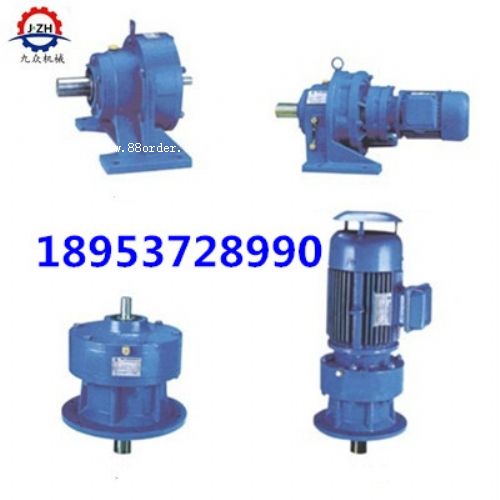

xld,xwd,xw,xl,xwy,xly,bld,bly擺線針輪減速機，擺線減速機

1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。

2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大

3、安裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入

4、輸入方式：直聯電機、實心軸、法蘭式輸入。

5、平均效率：一級90％、二級88％。

擺線針輪減速機結構型號表示法：

1、b系列擺線針輪減速機

bw腳板式臥裝雙軸型擺線針輪減速機

bl法蘭式立裝雙軸型擺線針輪減速機

bwy腳板式臥裝專用電動機直聯型擺線針輪減速機

bly法蘭式立裝專用電動機直聯型擺線針輪減速機

bwd腳板式臥裝普通電動機直聯型擺線針輪減速機

bld法蘭式立裝普通電動機直聯型擺線針輪減速機

bwed雙級腳板式臥裝普通電動機直聯型擺線針輪減速機

bled雙級法蘭式立裝專用電動機直聯型擺線針輪減速機
