產品簡述

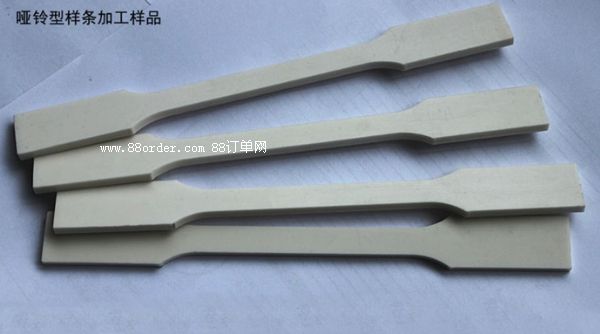

mt300c-cnc全自動啞鈴型制樣機是一款全自動數控控制切割樣條制樣機，也是一款多功能型金屬材料力學檢測試樣制樣設備，由佛山市順德區育能裝備有限公司研發制造，制樣機控制模式采用工業級cnc數控程序控制，實現全自動傻瓜式執行操作，可制樣力學拉伸、彎曲、沖擊等測試中管材板材片材等各種形狀材料的常規啞鈴形、條形、弧形等各種標準非標準形狀樣條；制樣機制樣尺寸范圍大、速度快、精度高，易學易懂易操作，制樣材料選擇性廣。這是目前國外主要采用的樣條切割方式，也是市場主流的樣條切割模式。

產品特點

1.制樣機采用透明有機玻璃與金屬鈑金全封閉結構，提高使用的安全性和觀摩性；

2.優質鑄鐵材料底座，高精度研磨滾珠絲桿，剛性好，制樣精度高，試樣成品切口光滑平整、無毛刺，尺寸精準，最大加工誤差只有0.03mm；

3.各種制樣標準都能滿足，gb/t 1040 gb/t 9865.gb/t1043、gb/t1843、iso179、iso180等各種標準非標準尺寸；

4.功能強大，一機多用，多種制樣形式，可對片材、板材、管材等進行試樣制��；

5.原材料外形尺寸要求低，只要能把材料固定到工作臺上，就能進行試樣制取，一塊材料可進行各種標準試樣制取，減少材料浪費，節省時間，提高制樣效率；

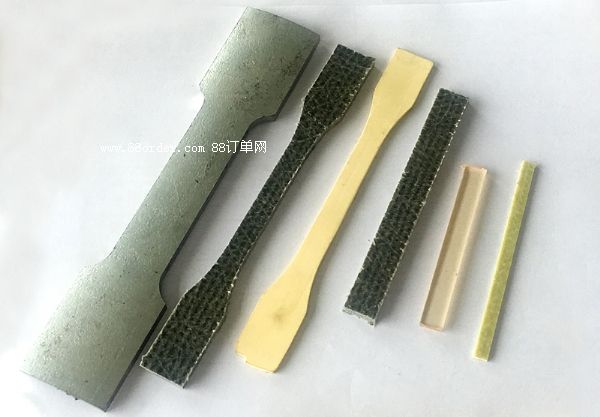

6.制樣材料廣泛，適合制作橡膠塑料、玻璃鋼塑料、纖維板、增強玻璃纖維板、特殊復合等材料，也可以制作金屬材料，混凝土等；

7.采用cnc數控系統程序執行控制，做到一鍵執行，自動化制樣；

8.制樣機操作簡單，維護方便，制樣過程無需人工操作，避免人工操作帶來試樣制取誤差，節省成本。

9.制樣靈活，模式多變，不拘泥于傳統工位、裁刀等限制，可在有效行程內對材料任意位置進行任意標準任意尺寸外形進行試樣制取，減少制樣工序、流程，節省材料，提高效率。

mt300c-cnc全自動啞鈴型制樣機具有傳統制樣切割機不可比擬的特性，操作簡便，自動加工，只要提供樣條尺寸圖型，根據圖形參數生成數控程序，把需要執行制樣的材料安裝固定到制樣機工作臺，啟動程序，就可以得到高精度相應各種形狀材料的試樣樣品。制樣機數控系統內部提前存儲材料力學測試試樣各種標準的執行程序，提供首次上門安裝調試以及培訓服務，不必為如何進行試樣制取操作和日常維護所擔憂。

主要技術參數

●重復定位精度：0.02mm

●加工精度：0.03mm

●最大切割樣條長度：300mm

●最大切割樣條寬度：175mm

●最大切割樣條厚度：80mm

●主軸電機轉速：3500r/min

● 控制方式：手動控制、程序控制

●帶電子手輪對刀

●數控系統：工業級數控系統

●數據接收方式：u盤

●電源：ac220/50hz

●重量：450kg

●設備尺寸：1360×990×1800mm

隨機配件：工裝夾具、mt3彈性銑夾頭套件、水冷卻系統、電子手輪、鉆夾頭鑰匙、鉆夾頭、鉆夾頭錐柄、平口鉗、外六角螺栓、墊圈、t形螺母、內六角扳手、雙頭扳手、螺絲刀、油壺、套筒扳手、銑刀6把、拉桿、機床硬件說明書、數控系統編程說明書、數控系統操作說明書、彈性銑夾頭套件
