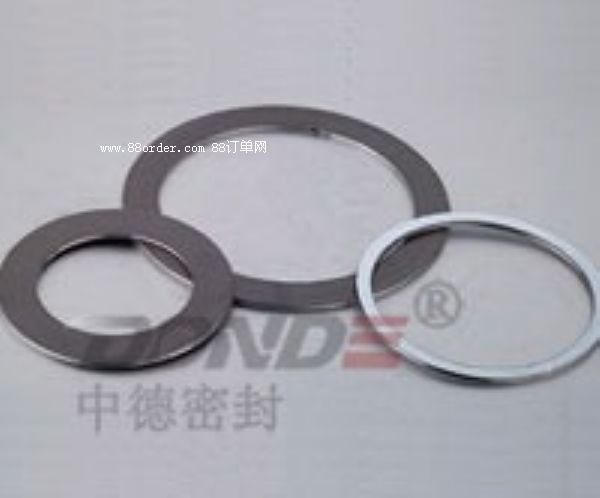

100％無石棉墊片

型 號： zd-g1530

 100％環保無石棉墊片

zd-g1530是我公司在引進外國先進的生產工藝的基礎上打造的一種性能優異的無石棉材料。采用芳綸纖維、耐高溫合成礦物纖維、耐油橡膠等材料用輥壓法特制而成，具有耐溫，耐壓，耐油、優良的氣密性、和壓縮回彈性等性能，經測試是完全可以替代進口的一種無石棉材料。是100％不含石棉的優質環保材料，已大量出口歐美等多個國家和地區。根據客戶要求也可夾帶金屬絲，或涂石墨。

應用介質：各種氣體、水、水蒸氣、化學溶劑及各種油類等

行業設備：產品廣泛應用于發電、冶金、船舶、石油化工等工業應用中水、汽、油等介質的密封管道法蘭、閥門、熱交換器、壓力容器、機械設備和發動機、壓縮機、內燃機、機械、儀表、供暖等工業設備。

同時我公司代理以下進口無石棉材料產品：klinger（澳大利亞）、belpa(西班牙)、frenzelit(德國)、valqua(日本)、durabla(加拿大)、novus（英國）、tesnit（歐洲）

無石棉墊片的主要特點：

1.100％不含石棉，新型環保材料，可出口歐美等主要發達國家地區。

2.良好的耐溫、耐壓性能以及壓縮回彈性

3.廣泛的適用性、耐油性、耐介質性和氣密性。

4.較高的機械強度材料易切割成型。

無石棉墊片的定義:

無石棉墊片這里指的是替代石棉橡膠墊片的合成纖維橡膠類墊片而言。有些將含義擴大到凡不含石棉類的墊片均屬無石棉墊片，如聚四氟乙烯墊片，橡膠平墊片，膨體四氟墊片，柔性石墨復合墊等，前者為狹義定義，后者為廣義定義。目前工程界普遍認同廣義定義，這里指的是狹義定義的無石棉墊片。國內無石棉材料生產魚龍混雜，真正具有可與國外無石棉材料相媲美的生產廠家并不多，質量差異大，客戶選用關鍵在于選用高品質的墊片。當然影響密封的因素較多，在工程項目中合理選用無石棉墊片密封材料，必須對各種墊片的性能、使用條件、壽命要求、整體配套性都應有綜合的考慮及評價，全面分析在工程中可能產生密封失效的因素，針對性的選擇不同類別和性能的無石棉墊片材料才能節約成本和獲得理想的密封效果，充分發揮無石棉墊片的應有作用。

無石棉墊片與非石棉墊片區別：

歐美國家一般所提的asbestos free gasket 或 non asbestos gasket指的是100％不含有石棉的墊片。應該說翻譯為中文可以說成“無石棉墊片”或“非石棉墊片”，但目前在國內市場上我們一般將將含有一定量巖棉（5-20％）的墊片稱為非石棉墊片或無石棉墊片，因此客戶需要在訂購時詳加說明。為了滿足客戶對高品質墊片的需要我們對一些國外著名品牌的無石棉板材，如：klinger, garlock, valqua, gore, frenzelit等都備有充足的庫存。

無石棉墊片的分類：

1.無石棉墊片根據材料的生產工藝可區分為輥壓法工藝即caf（生產壓縮石棉橡膠板）法生產的輥壓板和抄取法（造紙法）生產的抄取板兩種，兩種都屬于新型環保密封產品。輥壓板一般多用于管道法蘭密封，zd-g1500屬于輥壓板一種。抄取板主要用于機動車用部件密封如：發動機墊片、內燃機氣缸墊片、排氣管墊片等。

2.根據物理性能等級劃分可分為低壓，中壓和高壓三種不同等級以及耐油、耐酸、耐壓、耐高溫、制冷業冷媒板、氣密板，船用密封板等特制無石棉墊片還可以在以上材料基礎上夾金屬絲增強、涂石墨增加耐溫，含石墨無石棉石墨板等也可根據客戶的特殊需定做其它性能無石棉板及各種墊片。

無石棉墊片材料規格：

輥壓板寬×長（mm）：1500×4500 1500×4000 1270*3810，可分切；厚 度（mm）：0.4～5.0

抄取板寬度1500；長度50000的整倍數；厚 度（mm）：0.3～1.2

特殊規格可與客戶商定

※ 所有產品厚度0.8mm以上均可夾鋼絲網增強，可涂石墨和兩面防粘處理，顏色可以根據客戶要求定制。

不同系列無石棉墊片材料應用：

輥

壓

板產品牌號無石棉墊片材質組成應用條件產品特性適用范圍zd-g1500由腈綸漿粕、纖維素纖維及無機纖維和彈性粘合劑經高溫、高壓輥壓而成高使用溫度150℃，長期使用溫度120℃，壓力＜4mpa具有良好的耐壓性，密封性，可進行防粘缸處理，可制作金屬絲網強和涂石墨處理無石棉墊片

適用于水、熱水、一般氣體、弱酸、弱堿、油類等為介質的機械、設備、管道法蘭zd-g1520較高含量的芳綸纖維、其他復合纖維及丁晴橡膠 組成建議最高使用溫度250℃，長期使用溫度200℃，壓力＜6mpa具有良好的密封性能和耐化學性，可制作金屬絲網強和涂石墨處理無石棉墊片主要用于空氣、水、海水、熱水、蒸汽、石油類油以及中等強度的酸堿。zd-g1530采用芳綸漿粕纖維、耐油橡膠、環保填料，經過高溫、高壓輥壓而成建議最高使用溫度400℃，長期使用溫度250℃，壓力＜8mpa非常優秀的無石棉密封材料，高溫蠕變比較小，在中高壓環境之下能保持良好的安全性，可制作金屬絲網強和涂石墨處理無石棉墊片主要應用于油、水、氣、蒸汽、及一般化學介質的密封，同時亦可用于摩托車、汽車發動機配套使用zd-g1540采用芳綸漿粕、碳纖維、耐油橡膠、環保填料，經過高溫、高壓輥壓而成建議最高使用溫度500℃，長期使用溫度-50-300℃，壓力＜10mpa良好的耐油、耐壓、耐溫性，較高的機械強度可制作金屬絲網強和涂石墨處理無石棉墊片

適用于空氣，水、及各種油類等為介質的機械、設備、管道法蘭，及發動機工況zd-g1550由石墨粉、芳綸纖維、礦物纖維加丁晴橡膠經高溫、高壓輥壓而成建議最高使用溫度350℃，長期使用溫度300℃，壓力＜4mpa良好的壓縮回彈性能，優異的耐油、耐酸性能可制作金屬絲網強無石棉墊片主要用于空氣、水、海水、熱水、蒸汽、石油類油以及中等強度的酸堿。抄

取

板zd-g1500b以礦物纖維、芳綸纖維、特種耐油乳膠為主要原料，采用濕法抄取工藝制成建議最高使用溫度150℃，壓力＜2mpa具有抗拉強度高、壓縮回彈性能好等顯著特點，可制作金屬絲網強和涂石墨處理無石棉墊片汽車、摩托車、農機、工程機械、船舶等行業介質為油、水及干燥的暖空氣的工況zd-g1520b以芳綸纖維、礦物纖維、納米硅酸鹽填料為主要原料，采用濕法抄取工藝生產而成建議最高使用溫度200℃，壓力＜4mpa良好的適應性和耐久性，可制作金屬絲網強和涂石墨處理無石棉墊片汽車、摩托車、農機、工程機械、船舶等行業介質為油、水及干燥的暖空氣的密封。zd-g1540b由丁腈膠乳，無石棉纖維材料和無機填料的特殊配合，添加相應的化學助劑，采用抄取法制成建議最高使用溫度300℃，壓力＜5mpa具有良好的耐加熱性，易加工成型和優異的蠕變松弛，可制作金屬絲網強和涂石墨處理無石棉墊片適用于制作各種內燃機缸墊、進排氣管墊以及設備連接部或管道法蘭墊片zd-g1540f鍍鋅或鍍錫馬口鐵作為骨架，在骨架的二表面粘貼zd-g1540b無石棉抄取板，進輥軋復合而成的密封材料。建議最高使用溫度300℃，壓力＜8mpa強度高、應力松弛率小、密封性可靠、經久耐用等特點用于制作缸墊及介質為水、油及干燥的暖空氣的內燃機和化工管道法蘭鏈接處的密封襯墊材料。

zd-g1500無石棉墊片材料各項物理性能指標：

項目單位值顏色/黃色（標志黑色）粘合劑nbr纖維腈綸、纖維素纖維密度g/cm31.75~1.85抗拉強度astmf-152mpa≥ 5.0壓縮率astmf-36％7~17回彈率astmf-36％≥35蠕變性n/mm2≤35密封性astmf-37cm3/s1.5 x 10-2耐油增厚率irm903 油 或 3# 油

149℃±2℃,5h（astmf-146）％≤ 10astm  燃料油 b

21℃~30℃,5h（astmf-146）％≤ 15使用溫度℃100~140

zd-g1530無石棉墊片材料各項物理性能指標：

技術參數

測試標準單位標準數值密度

－g/cm31.65~1.90橫向拉伸強度

astm f152n/mm2≥10壓縮率

astm f36j％12 ± 5回彈率

astm f36j％≥50蠕變松弛率

astm f38

22小時 100°c

％≤35泄露率

din 3535ml/min1astm3# 油150℃／5小時

厚度增加量％≤10厚度增加量％≤10astm 燃油b23℃／5小時

厚度增加量％≤10重量增加量％≤10工作溫度

短時／連續℃400 / -50 ~ 250工作壓力

最大值mpa≤8

以上為常用無石棉墊片物理性能指標，更多不同型號的材料物理性能參數請聯系營銷部技術標準:

無石棉橡膠墊片的開發和應用時間為時不長，因此國內外還沒有統一的標準，只有少數國家制定有相關的標準。目前國內標準正在制定中由“全國非金屬礦產品及制品標準委員會”承擔。gb/t22209'"船用墊片用非石棉橡膠纖維增強橡膠板”標準雖為國家gb標準實際是船舶的行業標準，部分測試如氣密性方法參考了bs7531

國外無石棉板及墊片標準狀況：

gb/t 9129-2003|管法蘭用非金屬平墊片 技術條件

hg/t 20627-2009|鋼制管法蘭用非金屬平墊片（class系列）

hg/t 20606-2009|鋼制管法蘭用非金屬平墊片（pn系列）

日本jis-3453-2001  joint sheet

日本jpi-7r-91-2003 管道用無石棉墊片的使用指南

英國 bs7531-2006 工業和航空用橡膠纖維板
