eh220414-966e-4634 長按3秒開長按1秒關芯片

一、 功能說明

單個按鍵key，控制一路輸出out，上電不工作,長按按鍵3秒開機，out輸出高電平有效,工作中長按按鍵1秒關機，out輸出是低電平

二、 極限參數

 supply voltage (vdd)…………………- 0.3v ~ 6.0v

 input in voltage (vin)……………… vss – 0.2v ~ vdd + 0.2v

 operating ambient temperature (topr) ……………-20℃ ~ + 85℃

 storage ambient temperature (tstor) …………………–40℃ ~ + 125℃

三、 電氣參數（vdd=5.0v，gnd=0，ta=25℃）

參數 符號 最小值 典型值 最大值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v fcpu = 1mhz

工作電流 iop 1.5 5 ma vdd= 3v, 4mhz

靜態電流 istb 5 10 ua vdd=3v, ilrc 16khz

驅動電流低電平輸出 iol 8 15 ma vdd=5.0v,vop=vss+0.5v

驅動電流高電平輸出 ioh 8 15 ma vdd=5.0v,vop=vdd-0.5v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 125 ℃

四、 封裝腳位圖（sop8）

五、 pin引腳及功能描述

管腳號 符號 功能描述

1 vdd ic正極

2 p15 nc

3 p14 按鍵觸發，低有效

4 p13 上拉接vdd

5 p12 nc

6 p11 輸出腳，高有效

7 p10 nc

8 gnd ic負極

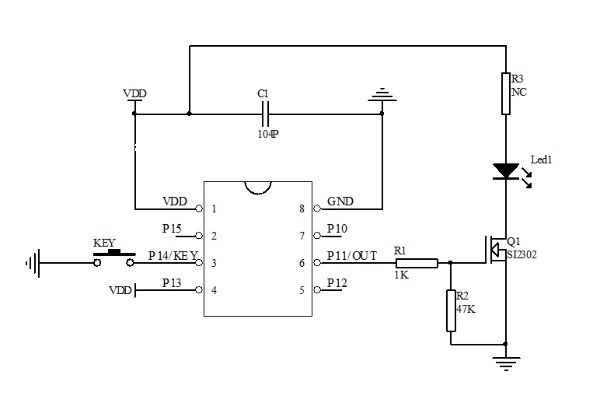

六、 參考電路圖

七、 封裝尺寸圖（sop8）

八、 版本說明

版本 日期 描述

eh220414-966e-4634 2022/4/20 v01初版
