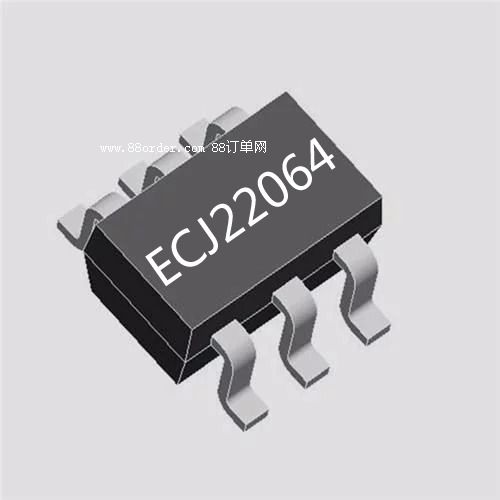

ecj22064-972626 延時開關芯片+sos功能

一、功能說明

一個按鍵key控制二路輸出out1,out2, 上電不工作，out1輸出高電平，out2輸出低電平，短按key， out1輸出低電平，out2輸出高電平，延時1小時后恢復初始上電狀態，計時過程中短按有效，恢復初始上電狀態

長按key 1.5s,進入sos模式且延時1小時，計時過程中短按，退出sos模式，恢復初始上電狀態

二、電氣參數（vdd=5.0v，gnd=0,ta=25℃）

參數 符號 最小值 典型值 最大值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 1 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 125 ℃

三、封裝腳位圖（sot23-6）

管腳號 符號 功能描述

1 out1 輸出腳，低電平有效

2 gnd ic負極

3 nc 懸空

4 out2 輸出腳，高平有效

5 vdd ic正極

6 key 觸發按鍵，低有效

四、電路圖參考

五、封裝尺寸圖（sot23-6）

六、版本說明

版本 日期 描述

ecj22064-972626 2022/4/2 v01初版
