雙向型輪廓掃描儀

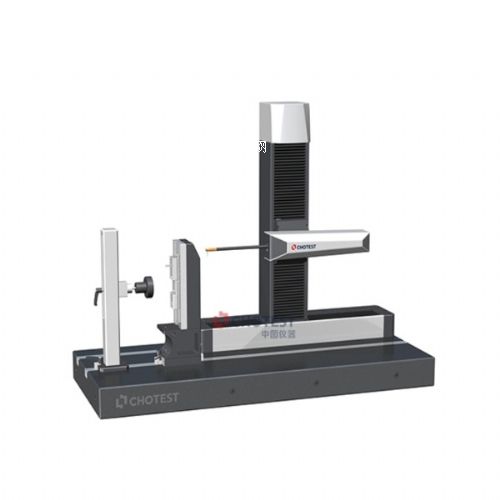

sj5700dual雙向型輪廓掃描儀可用于長軸類、筒類、曲面零件、絲杠、螺紋等高精度部件的內外徑尺寸、內外輪廓形貌參數測量，非常適合航空、軍工、船舶、高鐵、新能源汽車、醫療等行業。該產品支持量程定制，適用于各行業領域的實驗室或工作現場使用。

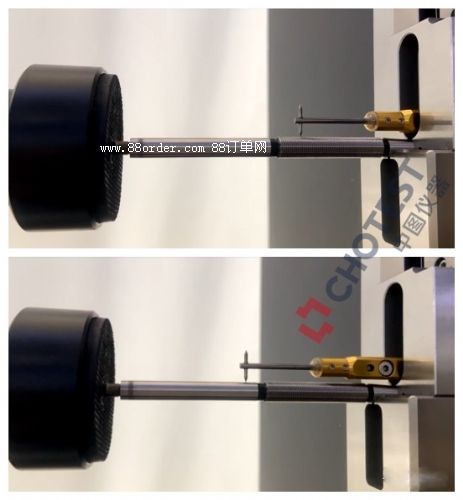

該儀器x軸、z軸采用獨立運動系統，使用先進的兩軸聯動運動控制算法，可實現x、z雙軸聯動掃描，測量時測針在工件表面做仿形運動掃描（主動掃描），既保持了恒測力，又保證了大的陡坡通過能力，工件調平操作簡單，同時避免了崩針、掛針等問題。可以全量程大范圍連續掃描，擁有長達數百毫米的持續爬坡能力，非常適合大范圍陡坡表面測量，大工件無需翻轉、傾斜調整，就可實現測量。

測量操作

中圖儀器3d輪廓儀是全自動檢測儀器，所以在測量時只需要檢定人員簡單操作即可完成對工件的測量。

1.在測量之前，先將儀器的電源線和數據線按要求正確連接，再啟動電腦桌面的中圖輪廓測量儀檢定軟件，然后將被測工件安置在夾具上，如果是特殊工件可以使用中圖儀器定制的夾具進行裝夾。

2.安裝好被測工件后，使用大理石臺右側的操作手柄調整測針位移至被測工件上方。

3.在電腦桌面檢定軟件上選擇被測工件的起始、結束掃描位置，點擊“開始"按鈕，測針會自動接觸被測工件表面，進行掃描測量。在輪廓測量的過程中，檢定軟件會將測針傳遞到傳感器的數據通過計算，轉換成二維曲線圖形，實時顯示在計算機屏幕上。

4.測量結束后，檢定人員可以對sj5700dual雙向型輪廓掃描儀生成的輪廓曲線進行分析，得出直線度、距離、角度、圓度、間距等輪廓參數，測量結果可以保存到數據庫中，供隨時查閱、調用，或者打印。

中圖儀器sj5700dual雙向型輪廓掃描儀是一款高精度智能輪廓粗糙度掃描儀，該儀器x軸、z軸采用獨立運動系統，使用先進的兩軸聯動運動控制算法，可實現x、z雙軸聯動掃描，測量時測針在工件表面做仿形運動掃描（主動掃描），既保持了恒測力，又保證了大的陡坡通過能力，工件調平操作簡單，同時避免了崩針、掛針等問題。可以全量程大范圍連續掃描，擁有長達數百毫米的持續爬坡能力，適合大范圍陡坡表面測量，大工件無需翻轉、傾斜調整，就可實現測量。
