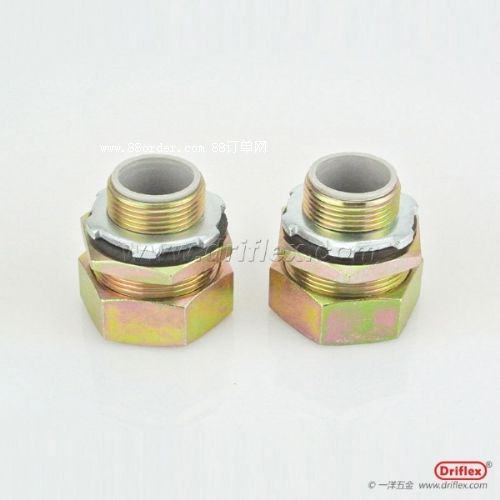

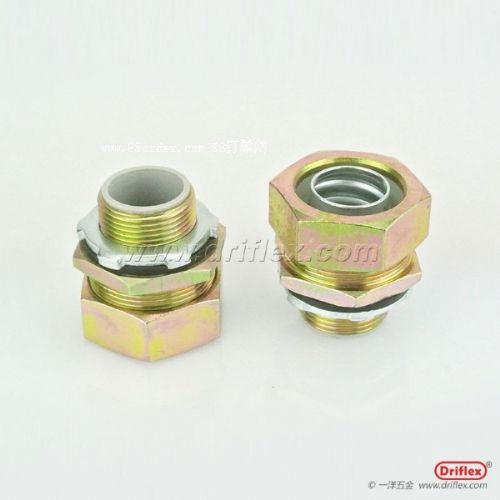

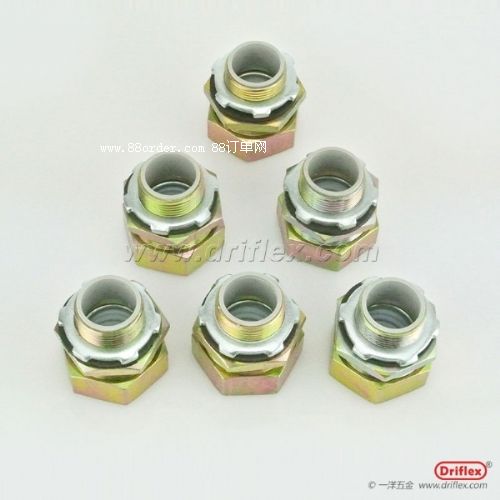

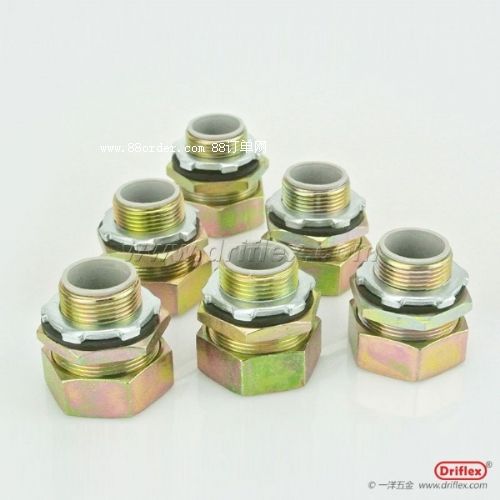

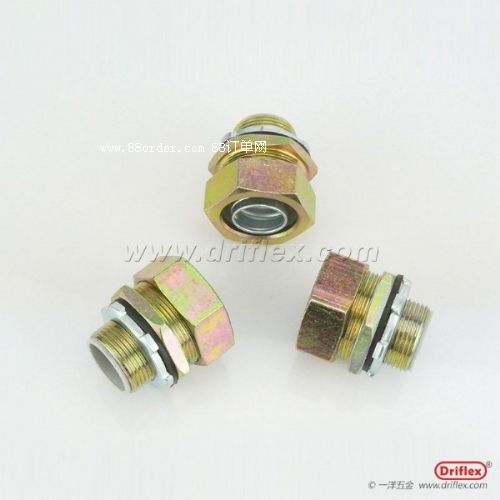

npt 鐵直頭

model: ltc-11

deｓｃｒｉｐｔion:

鐵鍍五彩鋅-直頭

軟管接頭直頭：可選擇螺紋標準，iso、npt、pg、pf、g 等等。

iso 遵循en60423標準

npt 遵循 ans/asme b1.20.1-1983標準

防水等級：ip68

結(jié)構(gòu)及材質(zhì)：

本體：鐵鍍五彩鋅或白鋅

螺帽：鐵鍍五彩鋅或白鋅

襯環(huán)：尼龍66

襯套：聚丙乙稀

墊圈：橡膠（需另定）

太陽帽：鐵鍍鋅（需另定）

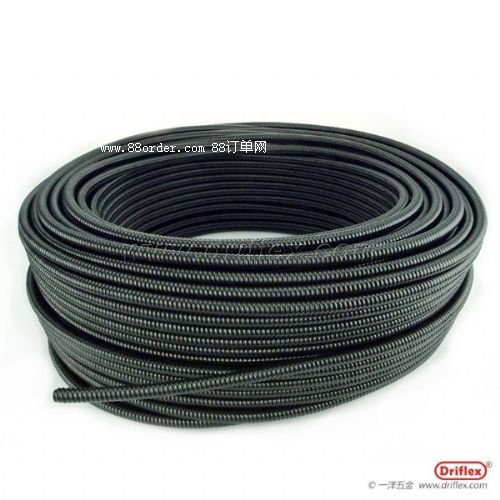

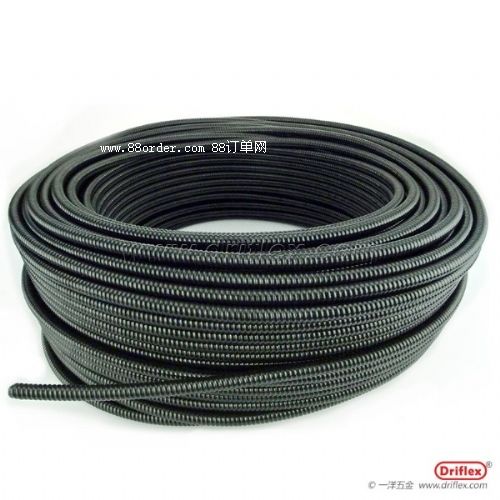

vj 型軟管接頭適用pvc被覆波浪軟管。

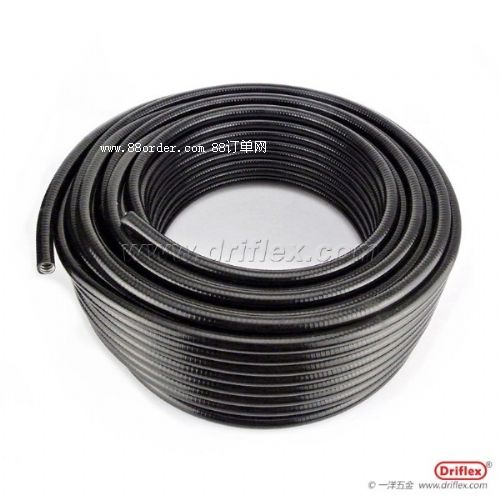

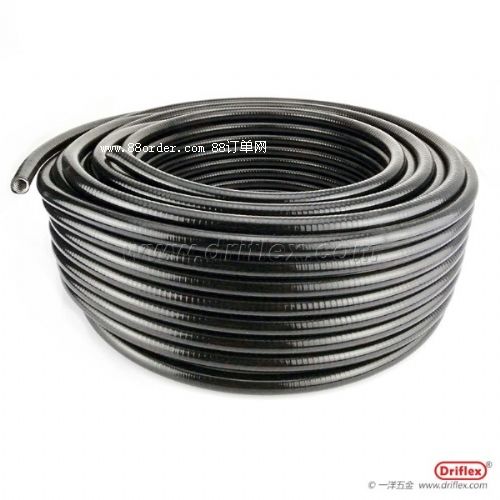

lt型軟管接頭適用可撓金屬軟管、pvc被覆波浪軟管及加棉線之平包管。

如有其他要求，可附圖紙加工制作。

part no

iso thread (mm)

part no

npt thread (inches)

i.d. (mm)

o.d (mm)

box (pcs)

ltcm-09

16

ltc-09

5/16"

11.0

15.7

25

ltcm-10

16/20

ltc-10

3/8"

11.0

19.7

25

ltcm-11

20

ltc-11

1/2"

14.5

19.7

25

ltcm-12

25

ltc-12

3/4"

19.5

24.7

25

ltcm-13

32

ltc-13

1"

25.0

31.7

15

ltcm-14

40

ltc-14

1-1/4"

33.5

39.7

6

ltcm-15

50

ltc-15

1-1/2"

38.0

49.7

6

ltcm-16

63

ltc-16

2"

49.5

62.7

4
