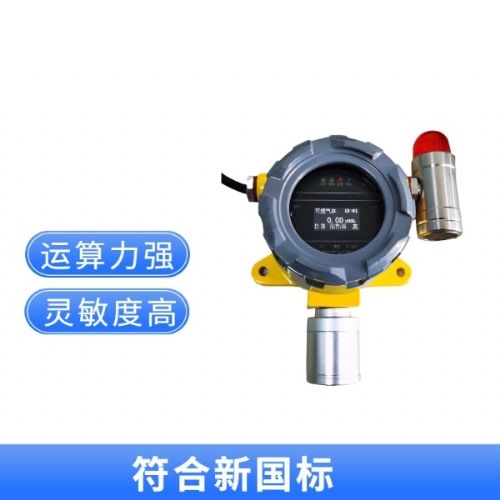

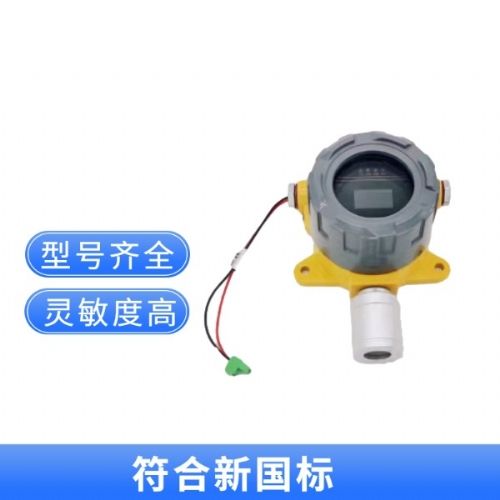

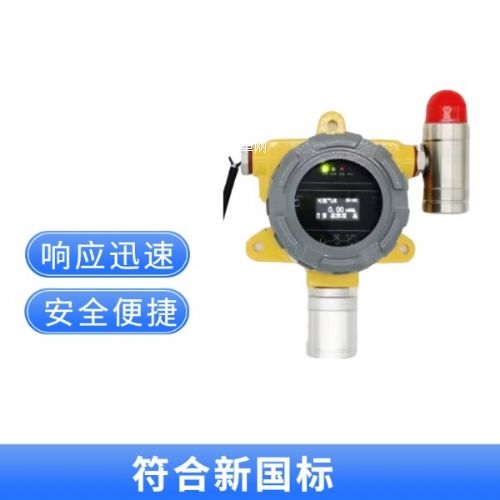

zct-100-zx系列高性能氣體探測器采用智能化氣體傳感器，精度高，靈敏性好，具備連續在線監測能力。整體采用鋁合金結構，符合國家防爆標準。本系列氣體探測器通過有線方式進行數據傳輸，支持監控管理軟件在遠端的實時狀態顯示。也可選配無線模塊將實時的監測數據和報警狀態傳到指控中心。

產品特點：

◆ 采用2.3寸全彩顯示大屏，亮度高，細節好，顯示界面簡潔化、人性化，觀測直觀，操作方便。

◆ 采用嵌入式32位高性能處理器，檢測精度高，運算能力強，響應迅速；

◆ 開機自檢功能，檢測各傳感器及系統工作狀態，并實時顯示。智能的溫濕度和零點補償算法，2 級以上的目標點全軟件自動校準功能，確保測量結果的準確性；

◆ 采用高性能智能傳感器，穩定性好，壽命長，可達2-3 年以上；

◆支持供電兩總線方式，只需兩條線即可實現供電及rs485通信，方便布線，解決成本；

◆ 具備紅外遙控設置功能，通過遙控器可進行菜單設置，安全便捷；

◆ 支持電流環、電壓、rs485等多種方式的實時數據傳輸，可以多種報警方式準確地發出本地及遠程無線報警通知（選配）；

◆ 支持多種濃度單位的自由設置，如ppm和mg/m3，％vol 和mg/l，高效方便；

◆ 具備數據自動存儲功能，可進行存儲參數的設置，數據采用準確的日期時間標識；

◆ 支持短距離無線傳輸方式或任何地方不限距離的gprs無線傳輸方式，可選配內置無線模塊實現（選配）；

◆ 機體采用高強度鋁型材，一次壓鑄成型，適用于復雜惡劣的工業環境；

◆ 防爆等級為exd ii ct6，國家防爆電氣檢驗中心認證。

技術參數

檢測氣體 空氣中的可燃氣體，揮發性易燃易爆類氣體、有毒有害氣體等。

測量范圍 催化燃燒、電化學、半導體、紅外線，多種量程的選配

采樣方式 自由擴散式，在線式連續檢測

顯示方式 2.3 寸tft 全彩大屏

示值誤差 ≤±3％ fs

重 復 性 ≤±1％

響應時間 催化燃燒式 t90＜30s

電化學式、半導體 t90＜60s

紅外式 t90＜90s

恢復時間 ≤30 秒（更高要求根據傳感器性能）

供電電源 dc24v

供電方式（可選） 探測器支持24-36v直流供電，220v市電供電，太陽能板供電，總線供電幾種方式：220v供電方式，由專門模塊實現，避雷保護，短路保護，保護后可自恢復；太陽能板供電：由要是無人監守使用，常見是煤礦上的地面無人監守，不容易取電場合使用；、

功 率 ≤3 w（dc24v）

環境壓力 86kpa～106kpa

工作溫度 -20℃～+70℃（典型值）

工作濕度 10％～95％rh（無凝露）

主體材質 ①殼體：鋁合金，耐磨耐腐蝕（復雜惡劣環境可選不銹鋼殼體，非防爆環境可選abs塑料殼體）；

②氣室：采用高強度耐磨耐腐蝕鋁型材，堅固耐用（復雜惡劣環境可選配不銹鋼氣室）

輸出信號 ②支持供電兩總線，rs485信號輸出；

①三線制4-20ma 電流環信號輸出；

③1組繼電器報警開關量輸出：無源觸點，容量30v 3a、250vac 3a；

④電壓信號輸出：0-5v、0-10v 信號輸出（選配）；

信號傳輸方式

②兩芯、三芯（四芯）屏蔽電纜傳輸：zui遠可傳輸1000 米至2000 米；

②網口tcp/ip 傳輸：支持tcp/ip 協議，可網線傳輸90 米內，通過組網遠距離實時傳輸（選配）；

③光纖傳輸：zui遠可傳輸20 公里至40 公里（光纜單模多芯傳輸，須配置光纖modem），可組網（選配）；

④lora無線傳輸：傳輸距離0 至2 公里，視傳輸功率及現場環境定（選配）；

⑤gprs 無線傳輸：無距離限制，內置模塊，通過移動、聯通或者電信信號傳輸，可帶短信提醒通知功能（選配）；

報警方式 聲光報警，可選配聲光報警器，報警聲音：＞80 分貝

應用標準  gb15322.1-2019

報警值設置 高報值、低報值設置

操作方式 遙控器、按鍵操作

數據記錄 自動存儲數據，存儲間隔可自定義

數據下載 支持rs485 串口測量數據下載

數據校準 2 級以上的目標點校準功能，可設置校準標定值，一鍵調零

安裝方式 壁掛式；

管道式（分抱管式、插管式可選配管道轉接螺絲接頭，可焊接）;

安裝線纜 rvs 2×2.5mm2    rvvp 3×2.5mm2  rvvp 4×2.5mm2

防爆電氣 m20轉接內螺紋（可選npt3/4、1/2npt、g3/4、g1/2 轉接內螺紋）

防爆標志 ex d ii ct6 gb

防護等級 ip66

尺寸 高210mm×寬175mm×厚85mm

重量 約1.8kg （鋁合金殼體）

質量保證 質保期壹年，保修期內免費維修。
