一、配套不銹鋼避雷針技術參數及安裝

 1.1 hl-db1避雷針技術參數：

1)主要特點：

不銹鋼材質設計，適用于大多數環境；

適合各種下導體系統，包括銅帶、電纜，銅編織帶，專有的支撐桿及附件；

針尖采用特殊金屬制造，具有較強接閃溶化耐受能力。

2)工作原理：

　　在雷電放電之前的高靜態電場特性情況下，避雷針接閃器在針尖會產生可控幅度和頻率的脈沖，這使避雷針產生一個上行先導并向上傳播，從而截獲雷云里發出的下行先導。

1.2避雷針安裝要求

避雷針應與升降桿做有效連接，可采用壓接、焊接、螺紋連接等方式，固定即可。

1.3避雷針接地要求

避雷針的接地裝置接地電阻小于10歐姆。

接地極采用銅包鋼或鋅包鋼接地極，沒有條件，可以選用熱鍍鋅角鋼，建議規格選用1米長，直徑16mm粗。

建議接地極數量2根，鋪設方式依據以下示意圖，要求入地。

接地裝置離避雷針間距5米以上為宜。

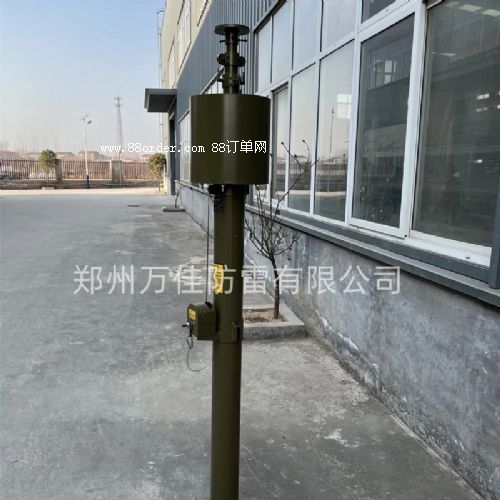

二、便攜式手動升降桿地面架設、升起與拉線

2.1 選擇好平整開闊場地，方圓能滿足拉線釘?shù)蒯斠�求，即場地為大于或等于r=7m的圓形面積。

2.2 將便攜式手動升降桿與方底板用m10沉頭螺釘和螺母固定到一起，再裝上負載并擰緊桿頂?shù)牡�形釘將�?fù)載固定。

2.3將拉線盒的各拉線鎖銷調到打開狀態，將雙層拉線盒的長、短拉線掛鉤分別掛在上數一、二層拉線孔上，再將單層拉線盒上的拉線掛鉤掛在下邊一層拉線孔上。

2.4放松閉合鎖并摘下閉合鎖掛鉤，再垂直立起便攜式手動升降桿并扶住，再在方底板上釘上地樁釘。

2.5以便攜式手動升降桿為中間，對應便攜式手動升降桿拉線孔方位，將三個短地釘釘在半徑r=4m的圓周上，再將三個長地釘釘在半徑r=7m的圓周上并使地釘掛環朝向便攜式手動升降桿。

2.6將三個單層拉線盒上的拉線盒掛鉤對應掛在三個短地釘掛環上。調整單層拉線盒拉線，將拉線盒搖把插入單層拉線盒拉線搖把插孔內，協調順時針旋轉拉線盒搖把，收緊鋼絲繩將便攜式手動升降桿固定在垂直位置。扶便攜式手動升降桿的人這時可以松手。

2.7將三個雙層拉線盒上的拉線盒掛鉤對應掛在三個長地釘掛環上。

2.8旋下手搖軸堵蓋，將手搖把插在手搖軸上，順時針均勻搖手搖把升起便攜式手動升降桿。升起過程邊升邊放雙層拉線盒的拉線，并制定專人觀察便攜式手動升降桿的垂直情況，根據需要指揮拉線盒控制員調松或調緊雙層拉線盒拉線以保持便攜式手動升降桿垂直升起。

2.9當看到下數二節下部露出紅色標志或感覺搖不動時，便攜式手動升降桿已升到大高度，將雙層拉線盒的長、短拉線鎖銷扳到閉鎖位置，分別順時針旋轉拉線盒搖把收緊長、短拉線鋼絲繩，使便攜式手動升降桿成一直線并固定在垂直位置。
