環保型催化劑保護劑
- 買家服務：
- 買家保障
- 15天包換
- 48小時發貨
- 支付方式：
- 支付寶在線支付
- 微信在線支付
88訂單網提醒：在線購物采用擔保交易，保障采購商資金安全，采購商付款后資金由88訂單網暫時保管，待采購商收到貨確認后資金才轉入賣家
|
|
| t環保型催化劑保護劑 |
|
|
| 產品標準資料 |
| 品牌： 萍鄉市睿澤硅材陶瓷有限公司 |
| 型號： ht-11 |
|
|
|
|
| 產品詳細介紹 |
睿澤產品 >> 詳細介紹
 產品名稱：ht環保型催化劑保護劑 產品貨號：1 產品說明：
|

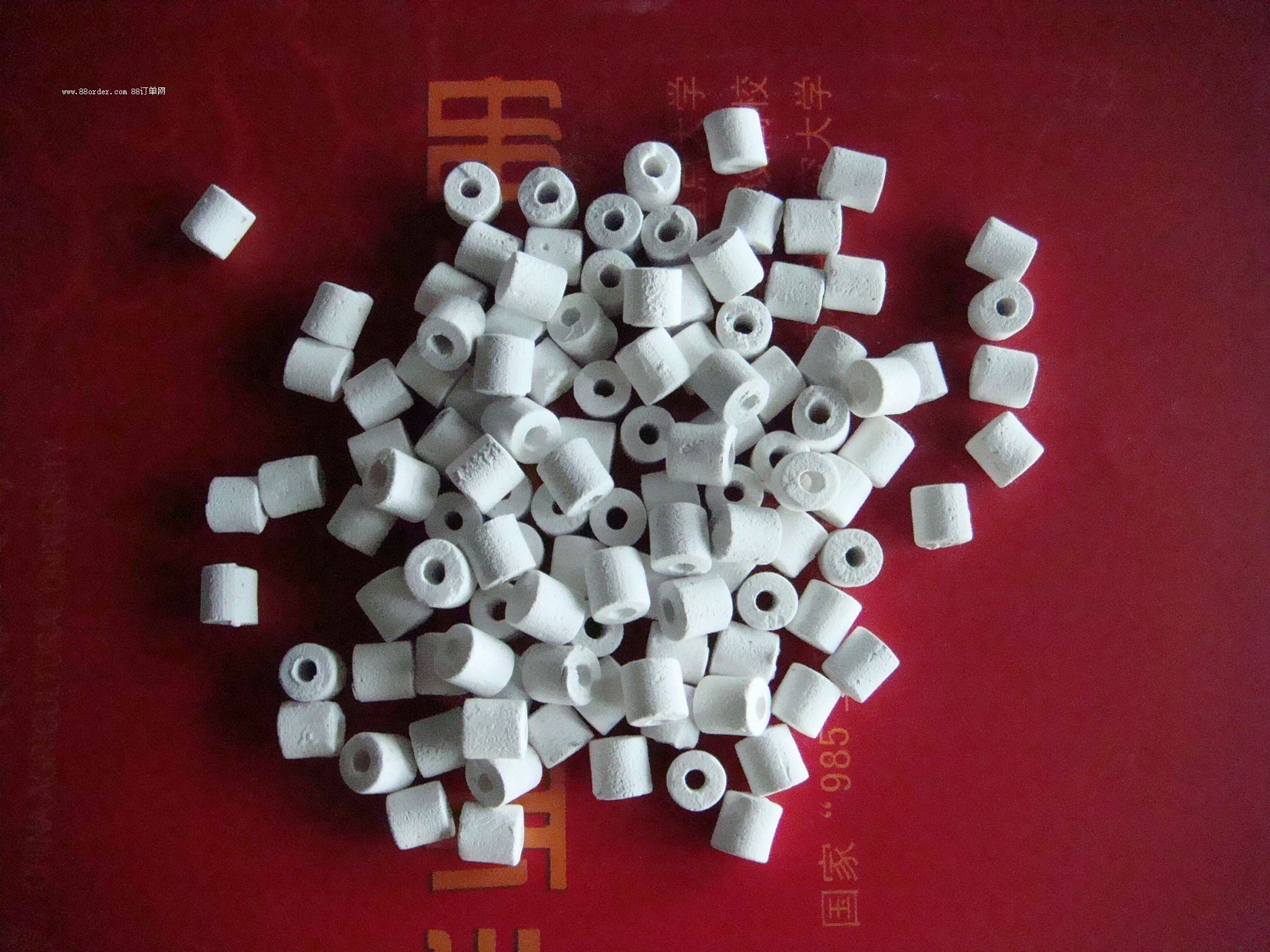

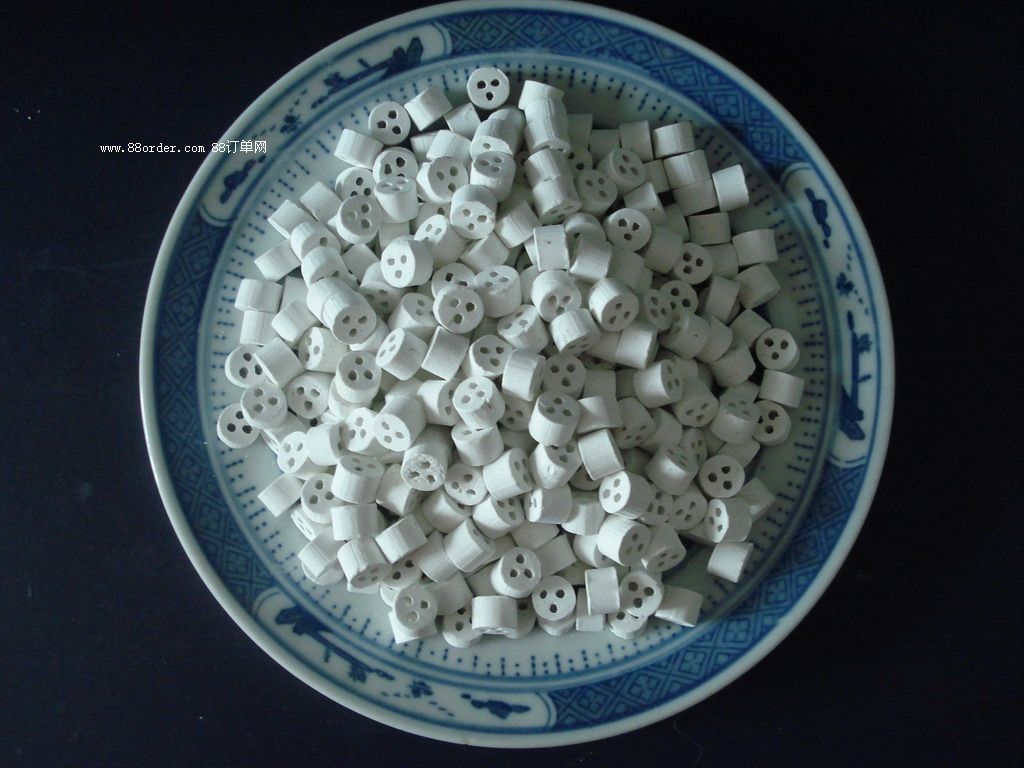

ht環保型催化劑保護劑屬我公司開發的專利產品（專利號：zl01302715.8）本產品是以高純氧化鋁為主要原材料添加特殊成分精制而成的履蓋支承催化劑保護劑。結構上圓周開槽圓內開孔達到既保證一定的抗壓強度又增加了它的比表面積和空隙率。由于該產品有40-50％空隙率，眾多的微孔和開孔可以過濾油品中的顆粒狀、膠質狀、瀝青質、重金屬等雜質。這些雜質在經過原料過濾器后雖然可濾掉一部份，但仍有相當部份小于25um以下的顆粒雜質和鐵離子還是無法濾掉。在反應器頂部裝填該保護劑則可將原料中未過濾的雜質吸咐在其孔內，從而達到保護催化劑不結焦，又保證裝置開工周期廷長的目的。
|
|
在處理的原料中雜質種類和含量不同以及顆粒大小不同，用戶選用不同孔徑和不同孔數的環保型保護劑。還可根據需要，附載鉬、鎳、鈷等活性組份，以防止催化劑的沉碳結焦和中毒。 在石油化工行業中，重整、加氫、制氫、焦化氣、柴油加氫精制等裝置使用該保護劑結果表明，它能有效地濾除雜質；并能有效地保護催化劑使用時間，延長裝置的開工期，增加了油品的流通面積，能使系統壓降至0.1mpa以下，使裝置處理量提高了26.5％，且催化柴油的摻入比可達37％-40％。
|
|
物理化學性能:
|
型號 項目
|
ht-i-1
|
ht-ll-1
|
ht-iii-1
|
|
化學成份
|
al2o3 30-90
|
|
吸水率<3
|
|
孔徑μm
|
0.5-35
|
40-100
|
110-1000
|
|
氣孔率％
|
30-40
|
25-35
|
20-30
|
|
透氣率m3.cm/m2.h.10pa
|
0.2-0.8
|
1-6
|
7-30
|
|
耐酸度％
|
≥98
|
≥98
|
≥97
|
|
耐堿度％
|
≥85
|
≥85
|
≥82
|
|
耐溫度急變性 t c
|
-20-800
|
-20-800
|
-20-800
|
|
抗壓強度n/顆
|
100-20000依規格尺寸而不同
|
|
堆積密度g/cm3
|
1.1-1.3
|
|
|
物理化學性能 :
|
|
型號 性能
|
ht-i-2
|
ht-ll-2
|
ht-iii-2
|
|
外觀
|
黃褐色
|
淡黃色
|
淺灰色
|
|
堆積密度(g/ml)
|
1.2-1.3
|
1.1-1.2
|
1.1-1.25
|
|
-比孔容(ml/g)
|
0.5-0.6
|
|
耐溫度急變性( t c)
|
-2-500
|
-2-600
|
-2-600
|
|
抗壓強度n/顆
|
250-3500依規格尺寸而不同
|
|
ai2o3含量％
|
≥65
|
≥45
|
≥45
|
|
fe2o3含量％
|
<0.4
|
<0.5
|
<0.5
|
|
活性組份
|
nio·moo3
|
nio·wo3
|
coo·moo3
|
|
|
規格尺寸：
|
|
尺寸 mm
|
￠6x4
|
￠8x6
|
￠10x7
|
￠13x9
|
￠16x12
|
￠20x15
|
￠25x18
|
￠35x20
|
|
孔直徑mm
|
1.2
|
1.5
|
2.0
|
2.5
|
3.0
|
4.0
|
5.0
|
6.0
|
|
凹直徑mm
|
1.5±0.5
|
2.0±0.5
|
2.5±0.5
|
2.5±0.5
|
13.0±0.5
|
4.0±0.5
|
5.0±0.5
|
6.0±0.5
|
|
凹槽數n
|
3
|
3
|
3
|
5
|
5
|
5
|
5
|
5
|
|
|
催化劑保護性能：
|
|
型號 項目
|
ht-i-2
|
ht-ll-2
|
ht-iii-2
|
|
反應溫度(0c)
|
270
|
310
|
310
|
320
|
340
|
310
|
320
|
340
|
|
氫氣壓(mpa)
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
2.8
|
|
液體空速(h-1)
|
12
|
12
|
4.5
|
4.5
|
4.5
|
4.5
|
4.5
|
4.5
|
|
氫/油比（體積）
|
500
|
500
|
430
|
430
|
430
|
430
|
430
|
430
|
|
硫含量（w％）
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
2.3
|
|
烯烴含量（w％）
|
27
|
27
|
27
|
27
|
27
|
27
|
27
|
27
|
|
脫硫量（％）
|
80
|
100
|
46
|
68
|
80
|
40
|
55
|
65
|
|
烯烴飽含率（％）
|
60
|
90
|
10
|
38
|
40
|
10
|
20
|
40
|
|
|
|
| copyright 2010-2012 萍鄉市睿澤硅材陶瓷有限公司 |
|
|
|
|
|
無
產品推廣
