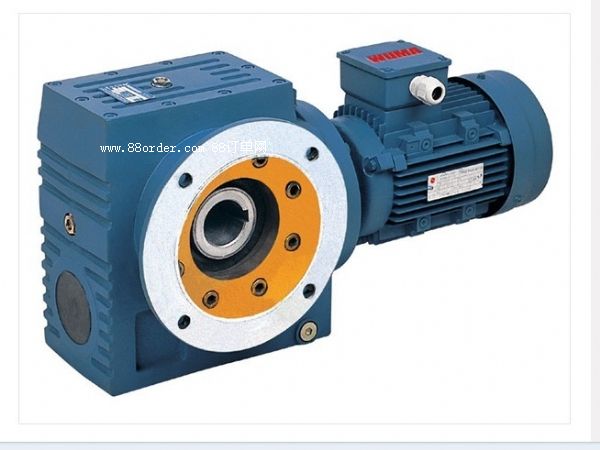

s系列斜齒輪蝸輪蝸桿減速機

產品概述：

1、s系列減速機具有很高的科技含量，有斜齒輪與蝸輪蝸桿結合一體傳動，提高該機力矩與效率。該系列產品規格齊全，轉速范圍廣，通用性好，適應各種安裝方式，性能安全可靠壽命長，實施了國際標準要求。

2、機體表面凹凸具有散熱作用，吸振強，低溫升，低噪音。

3、該機密封性能好，對工作環境適應性強。

4、s系列斜齒輪蝸輪減速機傳動精度高，特別適應在有頻繁啟動的場合工作，可連接各類減速器及配置各類型電機驅動，可安裝在90度傳動操作

位置。

5、s斜齒輪減速機20crmnti材料，并經過滲碳淬火熱處理，可使表面硬度達58-62hrc，經磨齒加工，精度可灰5-6級，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。

6、斜齒輪減速機可配置各種類電機，形成了機電一體化，完全保證了產品使用質量特征。

性能特點：

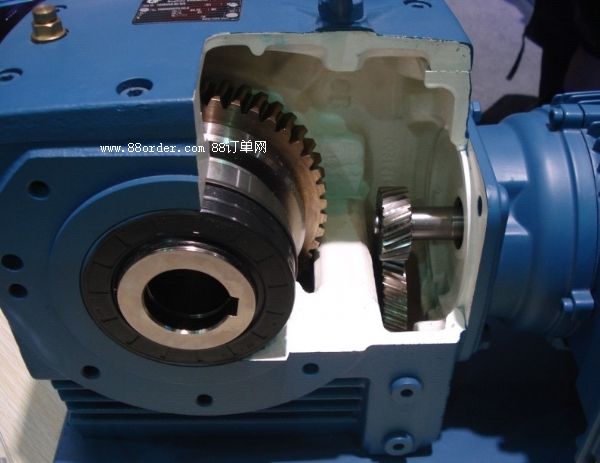

1、斜齒輪和蝸輪組合，結構緊湊，減速比大。

2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。

3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。

4、平均效率：減速比7.5-69.39是77％ ；70.43-288是62％ ；s/r組合式是57％。

5、和r系列組合能得到更大的速比。

技術參數：

速比范圍：基本型9.96～244.74，s系列/r系列組合型可達到8608

扭矩范圍：43～4200 nm

功率范圍：0.18～22 kw

結構形式：

s-軸伸式聯接        sf-軸伸式、法蘭安裝

s...s-表示軸輸入   sa-軸裝式聯接

saf-軸裝式、法蘭安裝 sat-軸裝帶扭力臂

此系列減速機與k系列減速機的外形上一致，可互換使用。但在同樣的功率及機座號的條件下，s系列能實現更大速比的減速。

s系列斜齒輪-蝸輪蝸桿減速機主要型號有：

s/sa/saf/sat37、s/sa/saf/sat47、s/sa/saf/sat57、s/sa/saf/sat67、s/sa/saf/sat77、s/sa/saf/sat87、s/sa/saf/sat97、s/sa/saf/sat107
