KCB磁力傳動齒輪泵

￥ 0 元

磁力傳動齒輪泵是一種通過磁力耦合器（即內、外磁轉子的同步旋轉）來實現無接觸同步傳遞，使泵的動密封轉化為靜密封，從而使泵達到完全密封無泄漏的容積式齒輪泵。
磁力傳動齒輪泵主要由電動機，磁力耦合器以及齒輪泵本體三部分所組成。
磁力偶合器的一半(內磁轉子)裝在泵軸上，并輔以非鐵磁性材料制成的隔離套完全密封在泵體內，而另一半(外磁轉子)則裝在電動軸上。在工作時，電動機帶動外磁鐵轉動，通過內、外磁轉子磁場感應效應，同時耦合密封在泵體內的內磁鐵同步轉動。從而實現無接觸、無摩擦地將外部動力傳遞到到內部轉子，之后帶動磁力傳動齒輪泵的轉子轉動

kcb磁力傳動齒輪泵結構特點 :
（１）泵內所有運轉部件利用輸送介質潤滑
（２）設有安全閥超載保護
（３）全密封，無泄露
（４）可正反轉，對泵沒有任何影響

kcb型磁力傳動齒輪泵詳細說明
kcb型磁力傳動齒輪泵適用于石化行業工藝流程中輸送不含固體顆粒和纖維，溫度不高于120℃粘度為5～1500cst的有一定潤滑性的流體。是專為不能發生液體泄漏場合而設計的，可用于各種液體的取樣、輸送、分發、循環、罐裝等行業，特別適合于有腐蝕、有毒、污染、滲透性強、昂貴介質的輸送。

產品優點：
①.運轉部件可利用輸送介質來潤滑，無需單獨添加潤滑和冷卻，降低能耗。
②.可正反方向轉，不會對泵產生任何影響。
③.由于運轉時泵軸、內磁轉子被泵體、隔離套實現了動密封到封閉式靜密封的轉變，從而徹底解決了以往齒輪泵泵出現的“跑、冒、滴、漏”等問題，消除了輸送易燃、易爆、有毒、有害介質時通過泵密封泄漏的安全隱患。
④.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。
⑤.在過載時，內、外磁轉子就會自動滑脫，對電機起過載保護的作用。
⑥.另設有安全閥過載保護。

特殊需求：
對于有腐蝕性或對衛生要求比較高的場合可以選用不銹鋼材質齒輪泵。
磁力傳動齒輪泵是一種理想的綠色無污染設備，保護環境，給企業增產節支、安全生產帶來經常打的經濟效益和社會效益。

kcb磁力傳動齒輪泵產品屬性

型號	kcb300
流量	18 m3/h
轉速	其它 rpm
配帶功率	5.5 kw
吸入口徑	70 mm
排出口徑	70 mm
材質	不銹鋼
驅動方式	電動

kcb磁力傳動齒輪油泵標準性能表

型號 type	流量ｑ capacity		進出口直徑diameter		轉速n speed (r/min)	規定壓力pressure (mpa)	必需汽蝕余量npshr(m)	效率η effi. (％)	電動機ｍotor		重量(kg)
型號 type	(m3/h)	(l/min)	英制	公制	轉速n speed (r/min)	規定壓力pressure (mpa)	必需汽蝕余量npshr(m)	效率η effi. (％)	功率 (kw)power	型號 type	重量(kg)
kcb-18.3	1.1	18.3	g3/4	φ15	1400	1.45	5	44	1.5	y90l-4	62
kcb-33.3	2	33.3	g3/4	φ15	1420	1.45	5	44	2.2	y100l1-4	67
kcb-55	3.3	55	g1	φ25	1400	0.33	3	41	1.5	y90l-4	64
kcb-83.3	5	83.3	g11/2	φ38	1400	0.33	3	43	2.2	y100l1-4	70
kcb-200	12	200	g2	φ50	1420	0.33	5	46	4	y112-4	135
kcb-300	18	300	g3	φ70	1440	0.36	5	42	5.5	y132m2-4	175
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	7.5	y132m2-4	213
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	11	y132m-4	213
kcb-633	38	633	g4	φ100	970	0.28	5	43	11	y160l-4	275
kcb-960	58	960	g4	φ100	1470	0.28	5	43	18.5	y180m-4	305
kcb-960	58	960	g4	φ100	1470	0.28	5	43	22	y180l	305

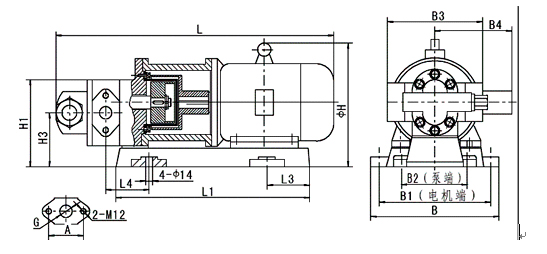

kcb齒輪泵

型號	l	l1	l2	l3	l4	l5	h	h1	h2	h3	h4	b	b1	b2	b3	b4	a	g	重量(kg) weight
kcb-18.3	566	391	239	86	75	86	230	176	130	109	40	259	225	190	155	192	52	g3/4"	62
kcb-33.3	618	416	256	86	82	93	285	186	140	119	50	279	245	190	180	192	52	g3/4"	67
kcb-55	595	391	239	86	89.5	100.5	230	176	130	109	40	259	225	190	155	192	70	g1"	64
kcb-83.3	652	416	256	94	102	113	285	186	140	119	50	279	245	190	180	192	78	g11/2"	70

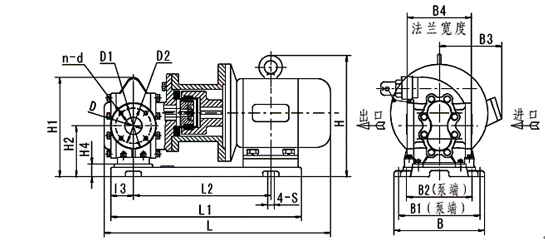

kcb磁力傳動齒輪泵

型號	l	l1	l2	l3	l4	n-s	h	h1	h2	h3	h4	b	b1	b2	b3	b4	d	d1	d2	n-d	重量 weight (kg)
kcb-135	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-200	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-300	883	715	502	80	124	4-ф22	423	378	198	240	70	390	340	280	210	228	ф70	ф123	ф155	6×m 14	173
kcb-483.3	883	715	502	80	124		423	378	198	240	70	390	340	280	210	238	ф70	ф123	ф155	6×m 14	175
kcb-483.3	972	795	565	80	124		465	378	198	240	70	450	400	290	255	228	ф70	ф123	ф155	6×m 14	213
kcb-633	1074	901	629	100	145		500	455	258	275	70	450	450	400	285	280	ф100	ф158	ф190	8×m 14	275
kcb-960	1099	900	635	100	145		525	455	258	275	70		470	420	285	280	ф100	ф158	ф190	8×m 14	305
