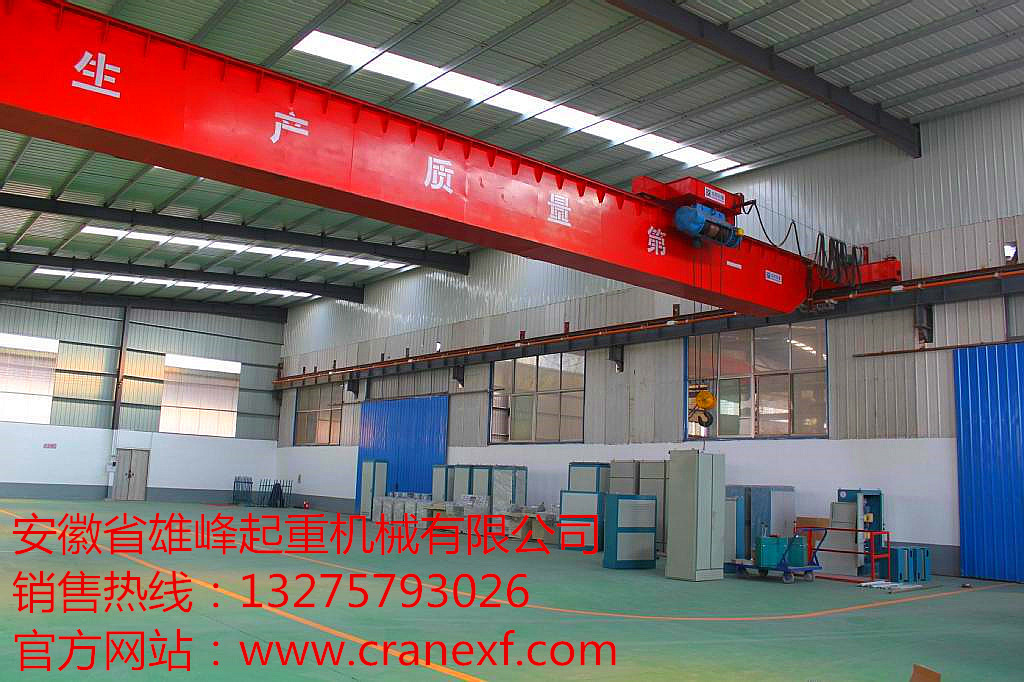

ldp型電動單梁橋式起重機

   ldp型電動單梁橋式起重機（以下簡稱起重機）是按gb/t3811-2008、jb/1306-2008標準設計制造的，與cd1、md1等型號的電動葫蘆配套使用，成為一種偏軌運行的輕小型起重機，屬于超低凈空起重機，適合車間廠房凈空高度較低的場所。電動葫蘆位于主梁的一側，增大了吊鉤的服務空間，可以降低廠房的高度和造價。起重量為1～16噸，適用跨度為7.5米-22.5米，如果有跨度超過我們的標準范圍，我們還可以根據用于的要求進行非標，工作溫度-25℃～+40℃，濕度≤84％，在無火災、爆炸和腐蝕性介質的環境中工作，并禁止吊運液態金屬，有毒、易燃、易爆物品.為方便用戶，設有地面操作、遙控操作和操縱室三種操縱形式。操縱室又分端面和側面開門兩種，供用戶選擇使用。設計優點：克服了ld型電動單梁起重機的穩定性差、有效起升高度小的缺點、經濟實惠；缺點：工作級別低，不適用繁重車間。本起重機設有地面和遙控兩種操縱形式以供用戶選擇使用。

●金屬結構部分：主梁一般采用鋼板組焊成箱型實腹梁。橫梁也是用鋼板焊成箱型 ，為貯存運輸方便，主、橫梁之間用高強度螺栓連接。

●電動葫蘆：電動葫蘆用以起升重物，并沿主梁縱向移動，其結構特點詳見電動葫蘆說明書。

●運行機構：本產品采用分別驅動形式，由錐形制動異步電動機來完成，減速裝置采用“一開一閉”式齒輪減速傳動。

●電氣設備:產品配套運行電機為錐形制動異步電動機。電動葫蘆及整機運行均設有安全裝置，如：起升限位開關、大車終點限位開關等。

性能特點：

●降低廠房的高度和造價；

●小車輪距大、運行平穩；

●結構緊湊、剛性好；

●提高了起升高度，增大了作業空間；

●操作靈敏、噪音低、安全可靠；

●經濟實惠、造型美觀。

訂貨須知：

1．訂貨前應確定起重機下列主要參數：起重量、跨度、起升高度、軌道長度等。另外，特別要注意的是廠房凈高距離。

列如：起重量：5t，跨度：18m，起升高度6m，工作級別a3，軌道單邊長度110m。

2．訂貨時須確定大車導電形式是滑觸線、供電位置、操縱方式。

列如：行走形式為滑觸線，供電位置在車間末端，操作形式為地面操作或者駕駛室操作。

起重機制造標準

●jb/t1306-2008     電動單梁起重機

●gb/t14405-93      通用橋式起重機

●gb3811-2008       起重機設計規范

●q/dq104-88        焊接結構件通用技術條件

●gb13308-1998      起重機滑車安全要求

●gb6067-85         起重機安全規程

●gb/t5905-2011     起重機試驗規范和程序

●gb8918-1996       鋼絲繩

●gb/t522611-96     工業機械電氣設備通用技術條件

●jb/t5663.2-91     電動葫蘆門式起重機

●gb2894-82         安全標志、安全色等

●gb12348-90        工業企業廠界噪聲標準

●gb50278-2010      起重設備安裝工程施工及驗收規范

●gb12265-90        機械防護安全距離

●gb12801-91        生產過程安全、衛生要求總則

●gb5083-85         生產設備安全衛生設計總則

●gb7248-87         電光源的安全要求

起重機材質標準

●gb699-88          優質碳素結構鋼技術條件

●gb700-88          碳素結構鋼

●gb1102-74         圓股鋼絲繩

●gb1348-88         低合金結構鋼

●gb1591-2008       低合金高強度結構鋼

●gb8110-87         低合金鋼焊條

●jb2736-80         焊絲性能和用途

●gb985-88          碳鋼低合金鋼焊縫坡口基本型式與尺寸

●jb1152            鍋爐和鋼制壓力容器對接焊縫超聲波探傷

●gb11352-89        一般工程用鑄造碳鋼件

●gb9439-88         灰口鑄鐵件

●gb4315-86         起重機電控設備

●gb3323-84         鋼熔化焊對接接頭射線照相和質量分級

●gb11345-89        鋼焊縫和超聲波探傷方法和探傷結果的分級

●gb8912-88         優質鋼絲繩

●jb/t3695-94       電動葫蘆橋式起重機

應用范圍：

本產品多用于機械制造，機械裝配及倉庫等場所吊運貨物，禁止在易燃、易爆腐蝕性介質環境中使用。
