直銷MST金屬焊接設備

 超聲波金屬焊接 把高頻電能通過超聲波換能器轉換成機械振動能，直接傳導到超聲波金屬焊接機焊頭上，作用于兩個需要焊接的金屬表面并產生高頻摩擦，在加壓的情況下，使兩個金屬表面相互主頻摩擦造成生熱凝聚而熔接。能對銅裸露線進行并線焊接，超聲波焊接過程是一個機械過程，無電流通過工件，無熔化出現。其電性能和熱性能是其他工藝所達不到的。因此對有色金屬材料來說，無疑是一種理想的金屬焊接系統。特別是鋁、鎳、銅、銀等細、薄材料進行單點、多點、方形、條形、單層、多層、復合焊接起到理想效果。其優點在于快速、節能、熔合強度高、導電性好、無火花、接近冷態加工，也在于超聲焊接消耗低、壽命長、勞動強度低。

一、           概述：

本點焊機主要由超聲波發生器、換能器、焊頭、氣動部分組成。適用于晶體管、集成電路、電解電容元件的連接。

二、           主要技術參數：

工作頻率：                              20KHZ±0.3KHZ

最大輸出功率：                          3200W

焊接厚度：                              ＜0.2mm

焊接時間：                              0.04s-0.2s

工作方式：                              氣控（PC）

電源電壓：                              AC380V±5%   50HZ±1%

外形尺寸：                              1200×600×600mm

三、           結構特征：

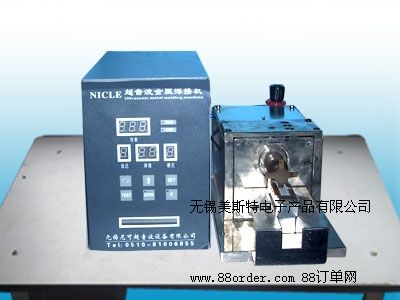

JH20型超聲波金屬點焊機由機床、超聲功率發生器兩個部分組成。

㈠ 機床

機床由機箱、導柱、換能器、氣動系統、PC電路、底模組成。

1、聲組件

聲組件由換能器、焊頭兩上部分組成。換能器采用壓電振子，其作用是將電能轉換成機械振動。變換器類比于電路中的變壓器，起機械阻尼變換和振幅放大作用。焊頭是根據焊接要求和焊件形狀設計的，它還起著二組阻抗變換和振幅放大作用。從結構和形狀看，焊頭不算復雜的，然而卻需要最好的設計、最好的材料和最好的加工技術。形狀復雜、尺寸較大的焊頭，設計難度很大，一般都由制造廠設計。

2、氣壓系統

氣壓系統由壓縮空氣作動力，通過電磁閥切換電路，推動氣缸活塞帶動焊頭做上下運動。用調壓閥控制氣壓大小，用單向節流閥控制升降速度。

3、控制電路

控制電路對焊接過程執行程序控制。面板上功能鍵，可根據焊接不同對象設定焊接時間，延持時間，然后踩下腳踏開關，焊機將自動完成一次焊接過程。

㈡超聲功率發生器

超聲功率發聲器向聲組件提供電功率。由于在焊接過程中，聲組件的諧振頻率和阻抗將有較大的變化，所以超聲功率發聲器必須有頻率自動跟蹤的能力，輸出功率受負載自動調節的能力。JH20型超聲波金屬點焊機采用他激振蕩；相位法自動頻率跟蹤；恒定振速控制。

四、           維護與保養

1、工作環境

機器應放置在清潔、干燥、通風良好的工作場所里。

2、工作監視

在焊接過程中，應隨時監視機器工作狀態及焊接質量，若發現有不正常現象，應立即查明原因，作出處理。

3、電源要求

在電網電壓波動大于±5%時 ，應采取穩壓措施。最好采用交流穩壓電源。

五、           用戶須知

建議用戶自備一個焊頭及換能器，以防損壞后停機待修造成損失。

保證期為一年，如在正常使用下發生故障，本公司負責免費修理。
