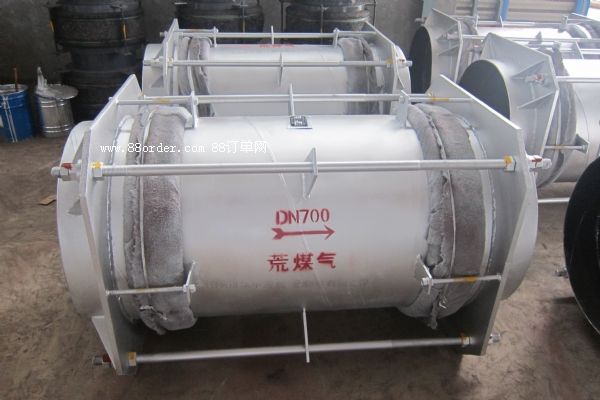

大拉桿橫向型波紋補償器

大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移,補償器由兩個波紋管,長中間接管以及大拉桿等零件構成.大拉桿具有承受內壓推力的能力.

補償器由兩個波紋管，長中間接管以及大拉桿等零件構成。大拉桿具有承受內壓推力的能力。

用途：大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移

型號：華宇波紋管制造廠生產dn100-dn5000，壓力級別0.1mpa-2.5mpa

連接方式：1、法蘭連接 2、接管連接

產品橫向補償量：根據用戶要求

使用說明：

大拉桿橫向補償器可以補償彎曲管段的橫向位移和角位移。

大拉桿橫向波紋補償器對支座作用力的計算：

橫向彈力： fy=ky·y 　　　　　彎矩：m=fy·l

式 中： ky-橫向剛度 n/mm 　　y-橫向實際位移（變形量）mm

l-管架到補償器中點的距離　　 m
