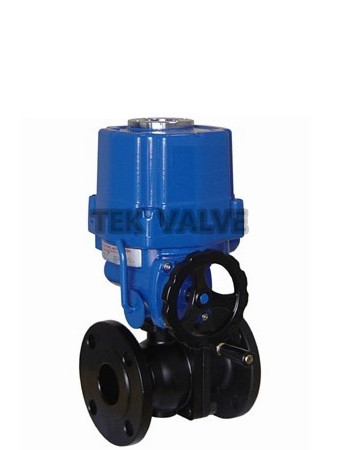

進口電動球閥

￥ 4900 元

1- 9臺 4900元 10- 49臺 4300元 ≥50臺 4000元

進口電動球閥

德國泰科電動球閥是由電動執行機構和球閥共同構成。電動球閥是工業自動化過程控制的一種管道壓力元件，通常用于管道介質的遠程開、關（接通、切斷介質）控制。采用一體化結構，以單相電源ac220v和直流電源24vdc即可控制運轉。體積小、輕便、性能可靠、配套簡單、流通能力大等優點。另外有需要快速切斷的場合，本公司還可以提供自主研發的5秒內關斷的電動球閥。

德國泰科tek電動球閥是是工業自動化控制系統中的重要執行機構。電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。

進口電動球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用v型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0mpa,設計溫度550以下。

德國泰科電動球閥構造簡略，只由少數幾個零件組成，資料耗用省；體積小、重量輕、安裝尺寸小，驅動力矩小, 壓力調節閥，操作簡便、敏捷，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功效和封閉密封特性，在大中口徑、中低壓力的應用范疇，電動球閥是主導的閥門情勢。電動球閥處于完整開啟地位時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所發生的壓力降很小，故具有較好的流量把持特征。電動球閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采取金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完整密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺點。假如請求電動球閥作為流量把持使用，重要的是準確選擇閥門的尺寸和類型。電動球閥的構造原理尤其合適制造大口徑閥門。電動球閥不僅在石油、煤氣、化工、水處置等一般產業上得到普遍運用，而且還利用于熱電站的冷卻水體系。常用的電動球閥有對夾式電動球閥和法蘭式電動球閥兩種。對夾式電動球閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動球閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭銜接在管道法蘭上。閥門的強度性能是指閥門蒙受介質壓力的才能。閥門是蒙受內壓的機械產品，因而必需具有足夠的強度和剛度，以保證長期使用而不產生決裂或發生變形。

進口電動球閥主要技術參數：①、結構形式：角型單座鑄造閥。②、公稱通徑：20-300mm。③、公稱壓力： 1.6-6.4mpa。④、連接形式：法蘭式按jb78-59、jb79-59。⑤、材料：ht200、zg230—450、zg1cr18ni9ti、zg0cr18ni12mo2ti。

進口電動球閥閥內組件：①、閥芯形式：o型閥芯。②、流量特性：快開型。③、材料： 1cr18ni9ti 0cr17ni12mo2襯聚四氟乙烯。④、密封面材料：聚四氟乙烯、ppl、硬密封。

進口電動防爆球閥主要零部件材料：

公稱通徑 mm		15	20	25	32	40	50	80	100
額定流量系數kv		20	38	72	110	170	270	510	940
公稱壓力 mpa		1.0；1.6；6.4
額定轉角 °		0～90
流量特性		快開
介質溫度 ℃		-20～120
閥體材質		ht200 ；zg230-450 ；zg1cr18ni9ti；zg0cr18ni12mo2ti
球體材質		1cr18ni9；0cr18ni12mo2ti
配執行機構型號	pn10、16	361rsa-05 341rsa-05			361rs(x)b-10 341rs(x)b-10			361rsc-30 341rsc-30
	pn64	361rs(x)b-10 341rs(x)b-10			361rsc-30 341rsc-30			361rsd-150 341rsd-150

進口電動防爆球閥配用tek系列技術參數：

型號	最大輸出扭距	動作時間 60/50hz	最大軸徑	電機 f級	額定電流（a）50hz				手輪轉數	重量
	最大輸出扭距	動作時間 60/50hz	最大軸徑	電機 f級	單相		三相		手輪轉數	重量
	n·m	90°	mm	w	110v	220v	380v	440v	n	kg
tek-008	80	13/16	φ20	15	1.20	0.45	n/a	n/a	10	7.4
tek-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
tek-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
tek-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
tek-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
tek-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
tek-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
tek-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
tek-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
tek-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78

德國泰科電動執行器接線圖：

進口電動球閥規格參數：

公稱通徑dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△p	小于公稱壓力(1.6mpa)
泄漏量q	按ap1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5％
回差	±2.5％
死區	1％
可調范圍	250：1							350：1
配用執行機構	psq101, 381rsa-05dtr-05					dtr-10 psq201, dtr-20381rsc-30				dtr-40381rsc-50		psq701dtr-60

進口電動球閥連接尺寸：

tek-vh7+p4
通徑dn		l	d	k	d1	n-φd	b	f	h	w
mm	in	l	d	k	d1	n-φd	b	f	h	w
15	1/2″	130	95	65	46	4-φ14	14	2	190	196
20	3/4″	140	105	75	56	4-φ14	16	2	195	196
25	1″	150	115	85	65	4-φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-φ18	18	3	230	196
50	2″	200	160	125	99	4-φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-φ18	20	3	300	255
80	3″	250	195	160	132	8-φ18	20	3	325	255
100	4″	280	215	180	156	8-φ18	22	3	350	255
125	5″	320	245	210	184	8-φ18	22	3	375	255
150	6″	360	280	240	211	8-φ22	24	3	420	255
200	8″	400	335	295	266	12-φ22	24	3	460	255
