進口氣動角型調節閥

￥ 8900 元

1- 9臺 8900元 10- 49臺 8100元 ≥50臺 6900元

進口氣動角型調節閥

德國泰科（tek）氣動高壓角形調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電－－氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工、化工、煉油、合成氨、尿素工業上高壓和高壓差介質調節等行業中作生產過程的自動調節和遠程控制。

氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。

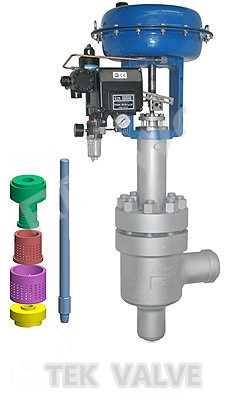

進口氣動薄膜角型高壓調節閥，由氣動薄膜多彈簧執行機構和角型高壓閥組成。

采用透境式閥座結構，閥座易于更換，密封性能好。dn≤25的閥座、閥芯頭部采用6yc1硬質合金，dn≥32的閥芯采用堆焊鎢鈷合金，具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。

氣動角型調節閥主要零件材料及用途：閥體、閥蓋：ht200、zg230-450、zg1cr18ni9ti；閥芯、閥座：1cr18ni9t、司鈦萊合金堆焊；軟密封閥芯：增強聚四氟乙烯；填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管；墊片：橡膠石棉板、1cr18ni9ti、石墨纏繞墊片；膜蓋：a3；波紋膜片：丁青橡膠夾增強滌綸織物；彈簧：60si2mn；閥桿、推桿：2cr13、1cr18ni9ti；襯套：2cr13。

氣動角型調節閥常溫、中溫角型單座節閥，閥體為直角形，閥芯為單導向結構，閥的流路簡單，便于自凈和清洗。阻力小，適用于高粘度，含有懸浮特和顆粒狀物質流體的調節，可避免結焦，粘結、堵塞。

氣動角式調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	wcb	lcb	wc9	1	閥體	cf8	cf 8m	cf 3m
2	閥座	304	304	304	2	閥座	304	316	316l
3	閥芯	304	304	304	3	閥芯	304	316	316l
4	導向套	304	304	304	4	導向套	304	316	316l
5	閥蓋	wcb	lcb	wc9	5	閥蓋	cf8	cf 8m	cf 3m
6	閥桿	304	304	304	6	閥桿	304	316	316l
7	填料	ptfe/ 柔性石墨			7	填料	ptfe/ 柔性石墨
8	彈簧	65mn			8	彈簧	65mn
9	螺母	304	304	304	9	螺母	304	316	316l

氣動角式調節閥主要技術參數

公稱通徑 dn （ mm ）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數 kv	直線	6.9.6	11	17.6	27.5	44	69	100	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
執行機構型號	正作用	zha-22		zha-23			zha-34			zha-45
	反作用	tek--22		tek--23			tek--34			tek--45
額定行程 l （ mm ）		16		25			40			60
膜片有效面積 ae （ cm2 ）		280		400			600			1000
公稱壓力 pn （ mpa ）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線　等百分比
固有可調比 r		50 ： 1
信號范圍 pr （ kpa ）		20-60 、 20-100 、 40-200 、 60-100 、 80-240
氣源壓力 ps （ mpa ）		0.14 、 0.25 、 0.28 、 0.40
允許泄露量		ⅵ 級
工作溫度	常溫型	-20—200 、 -40—250 、 -60—250
	散熱型	-40—450 、 -60—450
	高溫型	450—560
	低溫型	-60— -100 、 -100— -200 、 -200— -250

氣動角式調節閥主要性能參數

序號	項目			標準型調節閥		散熱、低溫型調節閥
序號	項目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差＜（％）			±5	±1	±15	±4
2	回差＜（％）			3	1	10	3
3	死區＜（％）			3	0.4	8	1
4	始終點偏差＜（％）	氣開	始點	±2.5	±1	±6	±2.5
		氣開	終點	±5		±15
		氣關	始點	±5		±15
		氣關	終點	±2.5		±6
5				±2.5	+2.5	+6	+2.5

氣動角式調節閥外型尺寸

公稱通徑（ dn ）			20	25		32		40			50		65		80		100		125		150		200
l	pn16、25		95	100		105		115			125		145		155		175		200		225		275
	pn40		95	100		105		115			125		145		155		175		200		225		275
	pn64 、 100		115	115		130		130			150		170		190		215		250		275		325
h			349	350		358		378			393		494		503		521		634		696		715
h1			444	445		458		478			492		594		628		646		759		846		915
h2			419	423		445		478			490		582		624		620		759		840		905
h3			180	180		180		180			180		236		236		236		310		310		310
a			282	282		282		282			282		360		360		360		470		470		470
c			220	220		220		220			220		270		270		270		320		320		320
l1			289	289		289		289			289		347		347		347		476		476		476
壓力等級			gb ： 1.6 、 2.5 、 4.0 、 6.4 、 10.0mpa ansi ： 150 、 300 、 600lb jis ： 10 、 20 、 30 、 40k
執行機構			tek-22					tek-23					tek-34						tek-45
公稱通徑 dn		公稱壓力 pn			dφ		dk		d	b		n-φ		l		l1		d
																				a		b
6		320			管道連接為焊接式外徑×14內徑6									83		98		230		429		480
		220												83		98		230		429		480
10		320			95		60		12	20		3-18		105		90		325		594		673
		220			95		60		12	20		3-18		105		90		325		594		673
15		320			105		68		15	20		3-18		105		105		325		594		673
		220			95		60		15	20		3-18		105		105		325		594		673
25		320			115		80		23	22		4-18		120		120		325		609		688
		220			105		68		23	20		3-18		120		120		325		609		688
32		320			135		95		30	25		4-22		135		135		410		834		939
		220			115		80		30	22		4-18		135		135		410		834		939
40		320			165		115		38	32		6-26		165		165		410		870		674
		220			165		115		38	28		6-26		165		165		410		870		674
50		320			200		145		50	40		6-29		190		190		410		910		1016
		220			165		115		50	32		6-26		190		190		410		910		1016
65		320			225		170		65	50		6-33		215		215		495		1090		1225
		220			200		145		65	40		6-29		215		215		495		1090		1225
80		320			260		195		80	60		9-36		260		260		495		1185		1310
		220			225		170		80	50		6-33		260		260		495		1185		1310
100		320			300		235		100	75		8-39		290		290		495		1235		1360
		220			260		195		100	60		6-36		290		290		495		1235		1360
