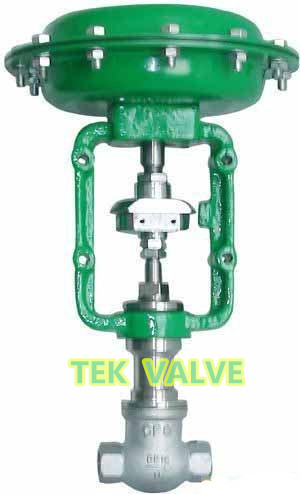

進口氣動螺紋調節閥
德國泰科品牌調節閥：在氣動調節系統中，調節器輸出的氣動信號可以直接驅動彈簧一薄膜式執行機構或者活塞式執行機構，使閥門動作。在這種情況下，確定閥位所需的能量是由壓縮空氣提供的，壓縮空氣應當在室外的設備中加以干燥，以防止凍結，并應凈化和過濾。
當一個氣動調節閥和電動調節器配套使用時，可采用電一氣閥門定位器或電一氣轉換器。壓縮空氣的供氣系統可以和用于全氣動的調節系統一樣來考慮。
在調節理論的術語中，調節閥既有靜態特性，又有動態特性，因而它影響整個控制回路成敗。靜態特性或增益項是閥的流量特性，它取決于閥門的尺寸、閥芯和閥座的組合結構、執行機構的類型、閥門定位器、閥前和閥后的壓力以及流體的性質。第5章中將詳細地介紹這些內容。
動態特性是由執行機構或閥門定位器一執行機構組合決定的。對于較慢的生產過程，如溫度控制或液位控制，閥的動態特性在可控性方面一般不是限制因素。對于較快的系統，如液體的流量控制，調節閥可能有明顯的滯后，在回路的可控性方面一定要有所考慮。
進口自動調節閥的歷史可追溯到自力式調壓閥，它包括一個帶有重物桿的球形閥，重物用來平衡閥芯力，從而得到某種程度的調節，另一種早期的自力式調壓閥的形式是壓力平衡式調壓閥。工藝過程的壓力用管線接到彈簧薄膜調壓閥的薄膜氣室上。無論是減壓閥、閥后壓力式調壓閥或是差壓調壓閥都能夠從這種基型閥門的變更而制造出來。
氣動變送器和調節器的出現，就必然地導致氣動調節閥的應用。它們本質上是減壓閥或閥后壓力式調壓閥，改用儀表壓縮空氣來代替工藝過程的流體。現在許多生產減壓閥的公司已經發展成為調節閥制造廠。調節閥的應用從數量上和復雜性方面繼續不斷地得到發展，許多閥門的閥體和附件的改進可以用來解決各種各樣的問題。本手冊的意圖是使工程師們熟悉調節閥的結構和因素，幫助儀表工程師在應用中選用最好的閥體、執行機構和附件。
進口調節閥屬于控制閥系列，主要作用是調節介質的壓力、流量、溫度等等參數，是工藝環路中最終的控制元件。
進口調節閥在管道中起可變阻力的作用。它改變工藝流體的紊流度或者在層流情況下提供一個壓力降，壓力降是由改變閥門阻力或“摩擦”所引起的。這一壓力降低過程通常稱為“節流”。對于氣體，它接近于等溫絕熱狀態，偏差取決于氣體的非理想程度（焦耳一湯姆遜效應）。在液體的情況下，壓力則為紊流或粘滯摩擦所消耗，這兩種情況都把壓力轉化為熱能，導致溫度略為升高。
常見的控制回路包括三個主要部分，第一部分是敏感元件，它通常是一個變送器。它是一個能夠用來測量被調工藝參數的裝置，這類參數如壓力、液位或溫度。變送器的輸出被送到調節儀表——調節器，它確定并測量給定值或期望值與工藝參數的實際值之間的偏差，一個接一個地把校正信號送出給最終控制元件——調節閥。閥門改變了流體的流量，使工藝參數達到了期望值。
氣動薄膜小流量調節閥主要技術性能指標
泄漏率：ⅵ 級， 小于額定流量的10-4
回差 ：不帶定位器， 小于全行程的3％； 帶定位器， 小于全行程的1％
基本誤差：不帶定位器， 小于全行程的±5％； 帶定位器， 小于全行程的±1％
死區：不帶定位器 ， 小于全行程的3％； 帶定位器， 小于全行程的1％注：測試使用填料為聚四氟乙烯填料。
氣動薄膜小流量調節閥主要零部件材料
閥體材質：1g1cr18ni9ti、316、316l等
芯座材質：1cr18ni9ti、316、316l等
填料材質：聚四氟乙烯、柔性石墨
膜片材質：丁腈橡膠夾尼龍布 氣動薄膜小流量調節閥主要技術參數
|
公稱通徑(mm) |
g1/2" |
g3/4" |
||||||
|
閥座直徑(mm) |
1.5* |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
流量系數kv |
0.0025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
|
可調范圍 |
30:1 |
|||||||
|
公稱壓力 |
標準產品1.6 4.0 6.4、10mpa |
|||||||
|
閥芯形式 |
單座柱塞型閥芯 |
|||||||
|
流量特性 |
直線 |
|||||||
|
作用形式 |
氣開式、氣關式 |
|||||||
|
工作溫度 |
普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃ |
|||||||
|
法蘭標準 |
符合jb78-59、jb79-59標準，可按jb/79.1-94、jb/79.2-94、ansi、jis、din 等標準訂貨生產 |
|||||||
|
執行機構 |
zha/b型多彈簧氣動薄膜執行機構 |
|||||||
|
可配附件 |
定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等 |
|||||||
|
執行機構 |
zha(b)-11 |
|||||||
|
行程（mm） |
10 |
|||||||
|
有效面積(cm3) |
200 |
|||||||
|
氣源接口尺寸 |
m16×1.5 |
|||||||
|
公稱通徑（mm） |
g1/2" |
g3/4" |
||||||
|
閥座直徑（mm） |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
允許壓差△p（mpa） |
6.4 |
5.2 |
4.6 |
|||||
注： （1）zha：正作用執行機構 ；tek- 反作用執行機構。（2）如果允許壓差不清楚或最大工作壓差超出列表范圍請我們聯系。 氣動薄膜小流量調節閥外形尺寸及重量
|
氣動薄膜小流量調節閥結構尺寸圖 |
氣動薄膜小流量調節閥流量特性圖 |
|
公通徑(mm) |
g1/2" |
g3/4" |
|
連接長度 l(mm) |
92 |
92 |
|
高度 h(mm) |
370 |
370 |
|
h1(mm) |
30 |
30 |
|
執行器寬 d(mm) |
230 |
230 |
|
重量(kg) |
18 |
18 |
進口氣動螺紋調節閥
