進口氣動v型調節球閥
進口氣動調節閥門：調節靈敏度精準，壓力穩定。

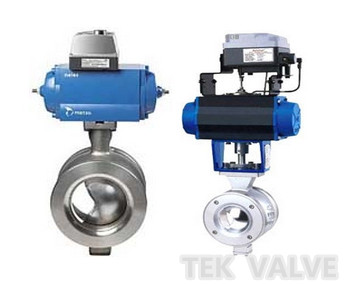

德國泰科[tek]氣動v型調節球閥是由原裝進口齒條式氣缸執行機構或國產氣缸執行機構與球閥兩部分組成，與四通調節器、定位器等其它儀表配套使用，實現對管道內介質進行過程控制。該球閥具有結構緊湊、重量輕、體積小、裝卸維護方便、流路暢通、流阻極小、額定流量系數大、可調范圍廣等特點。
德國泰科[tek]氣動v型球閥由v型閥體與zsq型氣動執行機構及其它附件組成,是一種直角回轉結構的高級控制閥.v型球閥長期不需要護理,使用壽命長,為您提供了真正的高效率進行控制工藝。具有出色的調節特性,v型閥具有一個近似等百分比的固有流量特性信高達300:1的可調比.因此v型閥要以在廣幅的變化范圍提供精確的控制.
超強的剪切能力,v型閥采用金屬硬密封結構v型閥芯及金屬閥座在回轉過程中,v型缺口與閥座產生一個強大的剪切性能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
氣動v型球閥結構緊湊,小巧輕盈,安裝方便,維護簡便.
進口氣動v型調節球閥特點：
最大流動窖:由于它的流線型外形以及滿直角回轉控制緣故,使容積的最大值特別高,通能歐可別大,流通阻力小,因此可以全勝較小的更加經濟實用的閥門尺寸.
v型閥采用軸承結構,機械穩定性高,啟動扭短小,保證了閥門具有極好的靈敏度和感應速度.
最大可靠(安全)性,閥體為一個整體結構,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏.
金屬閥座的優越密封筒,v型閥采用可動金屬閥座,具有自助襝功能,并具有優越密封性能及超長的全勝壽命,在流向上,泄露10-6x額定流量系數.
德國泰科[tek]進口氣動v型調節球閥主要技術參數：
進口氣動v型調節球閥是由氣動活塞執行機構和v型球閥體兩大部件組成。
氣動v型球閥閥體及內件技術參數：
|
型式 |
直通兩體式鑄造 v 型球閥 dn25～200 直通整體式鑄造 v 型球閥 dn250～300 |
|
公稱通徑 |
dn25、32、40、50、65、80、100、125、150、200、250、300 |
|
公稱壓力 |
ansi 150、300 lb；jis 10、20 k；pn1.6、2.5、4.0mpa |
|
連接形式 |
法蘭連接：rf、fm，標準按 ansi b16.5；jis b2201；hg20596（或 gb9113-2000） |
|
閥體材質 |
wcb / scph2，wc6/ scph21，wc9/ scph32，cf8 / scs13a， cf8m / scs14a |
|
使用溫度 |
常溫型：-29～+150℃ 高溫型：+150～+450℃ |
|
填料 |
常溫型：楔型聚四氟乙烯填料 高溫型：柔性石墨成型填料 |
|
與執行機構連接 |
符合 iso 5211/1～5211/3-1982 |
|
閥芯型式 |
v 型缺口閥芯 |
|
流量特性 |
近似等百分比性，請參照圖 2 |
|
流量系數 |
請參見表 2 |
|
閥內件材質 |
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1 |
|
球芯轉角 |
90° |
|
扭矩 |
請參見表 4 |
氣動v型球閥執行機構性能參數
|
型式 |
gt 型氣缸執行機構 |
|
供氣壓力 |
0.40～0.70mpa |
|
氣源接頭 |
rc1/4 |
|
環境溫度 |
-30～+70℃ |
|
選配附件 |
定位器、空氣過濾減壓閥、電磁閥、限位開關、手輪機構、其它 |
整機性能
|
作用方式 |
單作用氣缸執行機構：正作用（氣壓增加閥閉）；反作用（氣壓增加閥開） 雙作用氣缸執行機構：隨輸入定位器信號的增加閥開或閥閉 |
|
可 調 比 |
300：1 |
|
閥座泄漏量 |
金屬閥座：符合 fci 70-2-1998（asme b16.104）和 gb4213-1992 ⅳ級 和 ⅴ級 要求 |
|
回差 |
1.5％（帶定位器） |
|
線性 |
±1.5％（帶定位器） |
|
始終點偏差 |
±2％ |
|
允許壓差 |
請參閱 表 5 |
|
外形尺寸和重量 |
請參閱 表 8、9、10 和 圖 3、4、5 |
特殊規格
|
閥體組件特殊檢查 |
流量特性檢查、材料檢查（實驗報告）、非破壞檢查、放射線檢查 |
|||
|
閥體組件特殊清洗 |
完全除油、除水處理 |
|||
|
閥體組件 及 執 行機構特殊規格 |
特殊材質處理 |
禁銅處理 |
特殊空氣配管和特殊接頭 |
|
|
防沙、防塵型 |
防強腐蝕型 |
真空工作條件用 |
||
|
熱帶地區用 |
寒帶地區用 |
指定色涂層 |
||
|
接觸大氣部分 sus 不銹鋼螺栓、螺母 |
快速開啟或關閉時間 |
|||
氣動v型球閥主要零件材料及內部結構
|
本體材質為碳鋼 |
||||
|
1 |
底座 |
wcb |
lcb |
wc9 |
|
2 |
閥體 |
wcb |
lcb |
wc9 |
|
3 |
下閥軸 |
2cr13 |
2cr13 |
2cr13 |
|
4 |
密封圈 |
ptfe/ppl |
||
|
5 |
v球 |
cf8 |
cf8m |
cf3m |
|
6 |
上閥軸 |
2cr13 |
2cr13 |
2cr13 |
|
7 |
填料 |
柔性石墨/ptfe |
||
|
8 |
填料壓蓋 |
wcb |
lcb |
wc9 |
|
9 |
壓板 |
wcb |
lcb |
wc9 |
|
本體材質為不銹鋼 |
||||
|
1 |
底座 |
cf8 |
cf8m |
cf3m |
|
2 |
閥體 |
cf8 |
cf8m |
cf3m |
|
3 |
下閥軸 |
304 |
316 |
316l |
|
4 |
密封圈 |
ptfe/ppl |
||
|
5 |
v球 |
cf8 |
cf8m |
cf3m |
|
6 |
上閥軸 |
304 |
316 |
316l |
|
7 |
填料 |
柔性石墨/ptfe |
||
|
8 |
填料壓蓋 |
cf8 |
cf8m |
cf3m |
|
9 |
壓板 |
cf8 |
cf8m |
cf3m |
氣動v型球閥 kv值及流量特性：
|
公稱通徑（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑（mm） |
28 |
31 |
37 |
40 |
53 |
66 |
89 |
104 |
130 |
173 |
212 |
255 |
|
流量系數 kv |
30 |
35 |
56 |
90 |
140 |
230 |
387 |
600 |
965 |
1567 |
2400 |
3900 |
氣動v型球閥允許壓差：
閥配用 tek 單作用氣缸執行機構 （帶定位器）
|
執行機構 |
氣源壓力 |
允許壓差（mpa） |
|||||||||||
|
公稱通徑（mm） |
|||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
tek100-08 |
0.5 |
4.0 |
2.3 |
2.3 |
1.6 |
|
|
|
|
|
|
|
|
|
tek115-10 |
|
|
|
4.0 |
|
|
|
|
|
|
|
|
|
|
tek190-10 |
|
|
|
|
4.0 |
2.3 |
|
|
|
|
|
|
|
|
tek210-10 |
|
|
|
|
|
|
2.3 |
|
|
|
|
|
|
|
tek255-08 |
|
|
|
|
|
|
|
1.6 |
1.6 |
|
|
|
|
|
tek255-10 |
|
|
|
|
|
|
|
2.3 |
|
1.6 |
|
|
|
|
tek300-10 |
|
|
|
|
|
|
|
|
2.3 |
2.3 |
|
|
|
|
tek350-10 |
|
|
|
|
|
|
|
|
|
|
2.0 |
1.6 |
|
閥配用 tek 雙作用氣缸執行機構 （帶定位器）
|
執行機構 |
氣源壓力 |
允許壓差（mpa） |
|||||||||||
|
公稱通徑（mm） |
|||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
tek090 |
0.5 |
4.0 |
4.0 |
4.0 |
1.6 |
|
|
|
|
|
|
|
|
|
tek100 |
|
|
|
4.0 |
|
|
|
|
|
|
|
|
|
|
tek145 |
|
|
|
|
4.0 |
2.3 |
|
|
|
|
|
|
|
|
tek160 |
|
|
|
|
|
|
2.3 |
2.3 |
|
|
|
|
|
|
tek210 |
|
|
|
|
|
|
|
|
2.3 |
1.6 |
|
|
|
|
tek255 |
|
|
|
|
|
|
|
|
|
2.3 |
|
|
|
|
tek300 |
|
|
|
|
|
|
|
|
|
|
2.3 |
|
|
|
tek350 |
|
|
|
|
|
|
|
|
|
|
|
2.3 |
|
氣動v型球閥尺寸及重量：
|
公稱通徑 |
h |
h1 |
h2 |
h3 |
l |
l1 |
d |
重量 |
氣源接口 |
|
25 |
380 |
57 |
160 |
73 |
50 |
177 |
64 |
9 |
g1/8” |
|
32 |
420 |
60 |
175 |
93 |
55 |
203 |
76 |
10 |
g1/4” |
|
40 |
440 |
63 |
190 |
93 |
60 |
216 |
82 |
19 |
|
|
50 |
480 |
92 |
200 |
93 |
75 |
284 |
100 |
36 |
|
|
65 |
510 |
100 |
230 |
108 |
145 |
290 |
|
48 |
|
|
80 |
600 |
108 |
250 |
108 |
165 |
368 |
|
70 |
|
|
100 |
680 |
117 |
270 |
108 |
194 |
420 |
|
98 |
|
|
125 |
750 |
140 |
320 |
135 |
210 |
583 |
|
240 |
|
|
150 |
850 |
177 |
355 |
135 |
222 |
662 |
|
252 |
|
|
200 |
920 |
200 |
425 |
138 |
243 |
1359 |
|
340 |
m16ⅹ1.5 |
|
250 |
1150 |
252 |
520 |
138 |
297 |
1448 |
|
562 |
|
|
300 |
1400 |
270 |
575 |
138 |
338 |
1850 |
|
610 |
|
|
350 |
1500 |
300 |
655 |
138 |
450 |
1850 |
|
892 |
|
|
400 |
1600 |
340 |
740 |
138 |
500 |
1850 |
|
956 |
