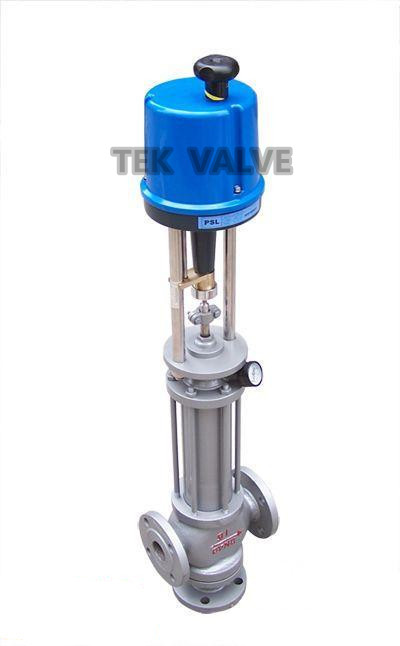

進口電動三通合流調節閥

德國泰科電動三通合流調節閥采用圓筒型薄壁窗口形閥芯導向。配用dkz直行程電動執行機構，接受0～10或4～20ma.dc信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。

德國泰科電動三通合流調節閥產品特點：

流體對閥芯作用方向都處于流開狀態，故工作穩定性好。

·除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。

·伺服放大器采用深度動態負反饋，可提高調節精度。

·電動操作器有多種形式，可適用于4～20ma.dc或0～10ma.dc。

·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。

·波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。

零件資料：

閥體、閥蓋：ht200、zg230～450zg1cr18ni9ti

閥芯、閥座：1cr18ni9ti司太萊合金堆焊

填料：聚四氟乙烯

推桿、襯套：2cr13

德國泰科進口電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用dkz直行程電動執行機構，接受0～10或4～20ma.dc信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4mpa，溫度范圍-60℃至450℃，控制信號為0～10或4～20ma.dc。配用不同的執行機構可分為普通型和電子型兩種。

電動三通合流調節閥詳細技術參數

公稱通徑dn（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
額定行程l（mm）		16		25		40			60			100
固有流量特性		直線、拋物線
工作溫度（℃）		普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450
介質溫度（℃）		200以下（對合流閥而言）
固有可調比r		30：1
公稱壓力pn（mpa）		1.6、4.0、6.4
允許泄漏量		硬密封：ⅳ級、軟密封：ⅵ級
作用方式		故障時：全關、全開、自鎖位
信號范圍（ma.dc）		0～10、4～20
電源電壓		220v、50hz

電動三通調節閥性能指標：

項目			指標值
基本誤差％			配3810l±2.0；配psl±1.0
回差％			配381l ±2.0；配psl±1.0
死區％			1.0
始終點偏差％	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			≤2.5
泄露量l/h			0.01％×閥額定容量
可調范圍r			50：1

電動三通調節閥額定流量系數kv、允許壓差

公稱通徑 dn		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dn		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	分流閥	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
額定流量系數kv	合流閥	-	-	-	-	-	-	85	135	210	340	535	800	1360
額定行程		16			25		40			60			100
允許壓差(mpa)		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13

電動三通調節閥主要連接尺寸

公稱通徑 dn		20	25	32	40	50	65	80	100	125	150	200	250	300
l	pn16/25	180	185	200	220	250	275	305	350	410	450	550	670	770
	pn40	185	190	210	230	255	285	310	355	425	460	560	690	795
	pn64	190	200	220	240	265	295	320	370	400	475	570	752	819
h	pn16/25	140	140	150	160	180	200	222	230	270	280	306	474	584
	pn40	140	140	150	160	180	200	222	230	270	280	306	474	584
	pn64	150	160	170	180	200	220	240	260	300	322	380	495	605
h1		155	155	175	180	200	235	250	260	330	350	420	530	680
h2	psl	465	465	465	465	465	560	560	560	560	560	788	788	788
h2	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
d		177	177	177	177	177	182	182	182	182	182	218	218	218
r		225	225	225	225	225	257	257	257	310	310	310	310	310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
