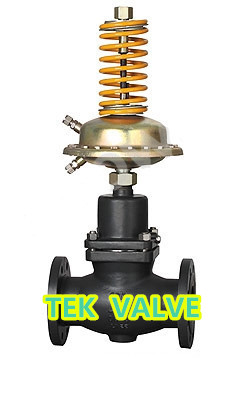

進口自力式差壓調節閥
德國泰科進口自力式壓力、壓差調節閥是一種無需外來能源而只依靠被調介質自身壓力的變化進行自動調節壓力的節能產品，具有測量、執行、控制的綜合功能。
自力式壓力、壓差調節閥廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。
【產品特點】
無需停止生產即可進行設定值的調整；
無填料,閥桿上,下活動時不存在磨擦,上密封絕對可靠；
執行機構敏感地件極為靈敏,極微小的壓力變化會被感測出來；
閥體為四通形式,因面k,b型可通用一種閥體。
產品特征：
技術規范基本設計：jis b2201-1984、ansi b16.5-1981
測 試：asme b16.104
尺寸范圍：dn15～dn150
壓力等級：0.1～1.0mpa
殼體材料：碳鋼、不銹鋼、合金鋼
適用介質：氣體 、蒸汽
操作方式：自動 技術參數
自力式差壓調節閥主要技術參數
|
公稱通徑dn（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
公稱壓力 |
1.0 1.6 |
|||||||
|
固有流量特性 |
快開 |
|||||||
|
保證調壓閥正常工作 |
≥0.01 |
|||||||
|
壓力分段范圍 |
0.5～6 5～10 9～15 12～19 18～25 22～30 |
|||||||
|
工作溫度℃ |
≤80 |
|||||||
|
適合介質 |
氣體、蒸汽、低粘度液體 |
|||||||
|
法蘭尺寸、型式 |
pn10、16、gb9113-88凸式 |
|||||||
|
結構長度 |
按gb12221-89標準 |
|||||||
自力式差壓調節閥主要性能指標
|
控制精度％ |
±10 |
|||||||||||
|
允許泄 |
硬密封（l/h） |
單座（ⅳ級）：≤10-4閥額定容量：雙座（ⅱ級）、≤5×10-3×閥額定容量 |
||||||||||
|
軟密封 |
dn(mm) |
|||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
|||||
自力式差壓調節閥應用實例
a.氫冷發電機組密封油系統 b.風機加熱系統循環風量控制
c.泵旁路調節 d.兩種氣體流量的配比控制
許用介質與溫度的關系
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
a |
壓力調節范圍 |
0.5～30 |
φ394 |
|||||||
|
28～50 |
φ308 |
φ394 |
||||||||
|
48～100 |
φ308 |
|||||||||
自力式差壓調節閥外形尺寸
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
法蘭距離l |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
|
執行器寬k |
395 |
|||||||
|
總高度h |
456 |
465 |
470 |
470 |
480 |
490 |
490 |
510 |
|
導壓管接口螺紋 |
m16×1.5 |
|||||||
|
重量kg |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
自力式差壓調節閥主要零件及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍 |
|
|
閥體、閥蓋 |
ht200 |
-20～200℃ |
|
|
zg230-450 |
-40～450℃ |
||
|
zg1cr18ni9ti |
-250～550℃ |
||
|
zg0cr18ni12mo2ti |
-250～550℃ |
||
|
閥芯、閥座 |
1cr18ni9ti |
-250～550℃ |
|
|
0cr18ni12mo2ti |
-250～550℃ |
||
|
(增強)聚四氟乙烯 |
-20～200℃ |
||
|
司太萊合金堆焊 |
-250～550℃ |
||
|
壓力平衡元件 |
波紋管 |
18ni12mo2ti |
-160～300℃ |
|
彈簧 |
18ni12mo2ti |
-160～250℃ |
|
一: 產品名稱/型號/介質/連接方式/口徑
二:是否帶尺寸,以便我們?yōu)槟貏e加工處理。
三:若已經由設計單位選定德國泰科的產品，請按產品型號或者詳細參數直接向我司銷售部咨詢。
四:當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
