1 基本性能

纏繞式墊片于60年代初傳入我國，其本體(亦即基本型墊片)是用v形或w形斷面的金屬帶和填充帶相間螺旋狀纏繞而成。原石油部標準syj14-65規定的纏繞式墊片即屬于這類墊片。70年代以后，為了提高墊片的強度和可靠性，以及方便安裝對中，根據法蘭連接形式的不同，分別又采用了帶內環、帶外環和帶內外環的墊片。墊片填充帶只有石棉一種，到80年代初，柔性石墨(又稱膨脹石墨)在我國試制成功并大批量生產。其主要性能參數為：堆積密度0.002~0.005g/cm3;制品密度0.8~1.7g/cm3;純度≥98％;灰分≤0.5％;強熱減量≤1％(450℃下灼燒3小時);熔點3650℃(熔融升華);肖氏硬度21~33;抗拉強度≥7mpa，抗壓強度≥80mpa;壓縮率≥15％，回復率≥28％;滑動摩擦系數0.149(對磨件為不銹鋼);電阻系數3.5x10-4ω.cm(面方向);熱膨脹系數為(1.6~4.7)x10-81/℃(面方向，從室溫到600℃);熱擴散率(2.6~1.1)x10-2cm2/s(250~110℃);氮氣滲透率：板厚1.75mm，密度1.5g/cm2時為1.3x10-5;板厚0.5mm，密度1.5g/cm2時為2.1x10-4cc/s.cm2。

柔性石墨用作密封材料時有以下優點:①理論上它能承受-200~3000℃ (非氧化氣氛)。低溫下不脆不裂,高溫下不軟化、不分解、不變形和不老化。一般可在-200~800℃之間安全使用。②惰性的固定碳含量一般在98％以上,能經受往幾乎所有介質的腐蝕。試驗表明,除硝酸、硫酸和鉻酸等強氧化性酸以及鹵素的某些特定濃度和溫度條件之外,對一般酸、堿、鹽、油和溶劑等大部分介質均能適應,其耐蝕性能僅略次于聚四氟乙烯。③能承受中子、γ、α和β等射線的長期照射而不發生明顯變化,因此亦可用于原子能 工業。④其結構里有許多封閉或半封閉小球體,加之比表面很大 ,表面能很高,表面點吸附著一定氣體或水分子而形成極薄的氣膜或液膜,故對氣體或液體都具有良好的不滲透性。⑥它是用天然磷片石墨經化學和熱處理使其體積膨脹200倍以上之后再經壓制而成的,其內部有許多小空隙,因此具有良好的柔軟性、可壓縮性和回彈性。⑥用純柔性石墨制成的墊片,還具有所需預緊力小,對法蘭面機加工要求不高,不粘法蘭面及檢修清掃方便等優點。綜上所述來看,它是一種理想的密封材料。但也應注意,已也有抗拉強度不高和極易損壞的缺點。

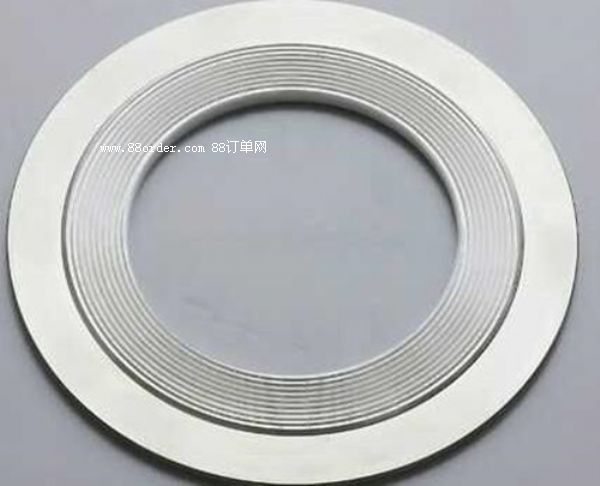

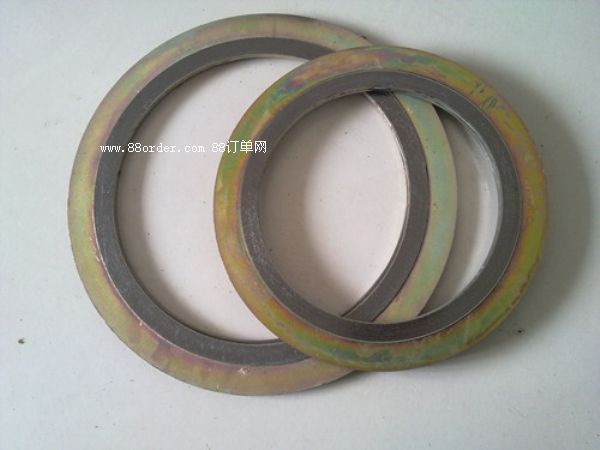

為了克服其缺點,人們采用了金屬帶纏繞增強而制成了“柔性石墨金屬纏繞墊片”。由于所用的金屬纏繞帶為v形或w形斷面,故其壓縮回彈性比柔性石墨墊片還好。它的主要性能參數為:壓縮率>25％，回彈率>30％;使用溫度范圍：鋼帶為1cr18ni9時可用于-200~580℃，鋼帶為1cr18ni9ti時可用于-200~780℃;介質壓力35mpa;墊片系數m=2，最小預緊比壓y=40mpa。

2.本墊片與其它勢片的比較

(1)柔性石墨金屬纏繞墊片與鋼圈的比較①墊片壓緊力:前者最小比壓力為40mpa,只要較小壓緊力即可達到密封(螺栓小);后者最小比壓力為183mpa,要求壓緊力大(螺栓大)。②加給法蘭的應力:前者小,后者大,且密封槽底易產生裂紋。③復原力 ( 回彈性 ):前者有,毋須再緊螺栓;后者幾乎無,故在熱循環場合需再緊螺栓。④對法蘭表面的要求:前者對微小傷痕敏感性小,對密封面形狀要求簡單且制造容易,一般精度即可,粗糙度 r=12.5~6.3μm(▽3~▽4)，硬度差無要求,而鋼圈對微小傷痕很敏感,表面形狀較復雜且制作較困難,精度要求高,粗糙度為r=1.6μm(▽6),硬度差為hb20~30。維修;前者容易,鋼圈則較難,且需專用工具。⑥異材法蘭連接;前者無泄漏擔心 ,后者因有線脹系數差而引起泄漏擔心。⑥墊片制造與價格:前者容 易且 較便宜 ,而鋼圈較難且貴。⑦配管與開口接管的分離`前者容易 ,后者較難且必須將法蘭抬起。⑧使用壽命:前者短 ,拆開后就得更新,后者長,可多次使用。

( 2 )柔性石墨金屬纏繞墊片與石棉金屬纏繞墊片的比較 ①對人體危害:前者無,后者為致癌物質,美國等已禁用。②耐溫性:前者-200~870℃ ,后者-40~500℃ ,但實際使用中當>400℃時便因急劇脫水而失彈失效。③填充材料的耐酸性:前者除王水等外能耐一般酸、堿、鹽及溶劑等腐蝕;后者因石棉紙內含有橡膠等粘結劑,耐蝕有限。④泄漏率:前者<1x10-4g/s;后者<1x10-3g/s。⑤填充材料的燒失量 (500℃ 時 ) 和老化:前者<1 ％ ,無老化;后者<25％ ,橡膠等粘結劑易老化。滲透性：前者很低,后者較高,且因石棉的毛細管作用對油類滲漏嚴重。⑦m值:前者為2 ,后者為3。⑧墊片壓緊力:前者為40mpa,后者為70mpa。⑨復原力:前者良好,后者雖亦好,但比前者稍差。⑩對法蘭表面要求:前者表面為一般要求,表面粗糙度r=12.5μm(▽3),對輕微劃痕或水線溝槽也無妨;后者要求表面粗糙度r。必須在6.3μm以上。⑪維修:前者因不粘法蘭面,檢修方便;后者因粘法蘭面,鏟刮費工費時。⑫價格:二者持平。

( 3 ) 柔性石墨金屬纏繞墊片與金屬包石棉墊片的比較 ①對人體危害:同前 ( 2 ) ①。②國內生產情況:前者半機械化生產,效率高,質量穩定;后者生產仍為于工方式,效率低,質量不穩定。③耐溫性:同前( 2 )②。④填充料的燒失量:前者< 1 ％ ;后者< 10 ％ 。⑤m值：前者為2;后者為3.75;⑥墊片壓緊力:前者為40mp，后者為80mpa。⑦復原力:前者良好;后者亦好,但比前者差。⑧介質壓力:前者為35mpa ,后者為6mpa。⑨對法蘭表面的要求:基本上同前 ( 2 ) ⑩，,只是此處的后者要求表面粗糙度r .必須在1.6μm(▽6)以上 。⑩墊片剛性:前者大口徑尺寸的剛性較差,運輸或安裝不當,易發生散架,后者剛性較好,不會散架。

據調查 ,有一些使用金屬包石棉墊片的石化企業,因鐵包墊泄漏而在其二側粘貼柔性石墨板材,用以作為一種補救措施。這也說明本墊片的密封性能遠比金屬包石棉墊片好。

( 4 )柔性石墨金屬纏繞墊片與高溫高壓石棉橡膠板墊片(由英國進口)的比較 ①對人體的危害:同前(2 )①。②介質壓力:前者為35mpa ,后者為3mpa。③耐溫性:同前 (2)②。④滲透性:前者很低,氮氣滲透率為2x10-4cc/s.cm2，后者較高,且因石棉的毛細管作用對油類滲漏嚴重。⑤老化:前者無,后者因橡膠易老化而使其儲存和使用壽命都不長。⑥維修:同前(2) ⑪。, ⑦墊片剛性:同前(3) ⑩。⑧價格:前者中的中、小口徑墊片與進口石棉橡膠墊片相近,大口徑及中、小口徑窄密封面墊片則較便宜;后者中的大口徑及中、小口徑窄密封面墊片則較貴,且均需耗費外匯。
