概述

tp4301b 是一款專為移動電源設計的同步升壓的單芯片解決方案,內部集成了線性充電管理模塊、同步放電管理模塊、電量檢測與 led 指示模塊、保護模塊。tp4301b 內置充電與放電功率 mos，充電電流可以設定，最大充電電流為 1a，同步升壓輸出支持 1.5a 輸出電流。 tp4301b 內部集成了溫度補償、過溫保護、過充與過放保護、輸出過壓保護、輸出重載保護、輸出短路保護等多重安全保護功能以保證芯片和鋰離子電池的安全,應用電路簡單,只需很少元件便可實現充電管理與放電管理。

特點

 放電輸出:5v/1.5a

 充電電流:最大 1a

效率高達 93％

bat 放電終止電壓:2.9v

可定制 3 檔或 5 檔電量指示

可選 4.2v/4.35v 充電電壓

最大 10ua 待機電流

智能溫度控制與過溫保護

集成輸出過壓保護、短路保護、重載保護

集成過充與過放保護

支持涓流模式以及零電壓充電

支持手電筒功能,最大輸出 100ma

封裝形式：sop16

應用

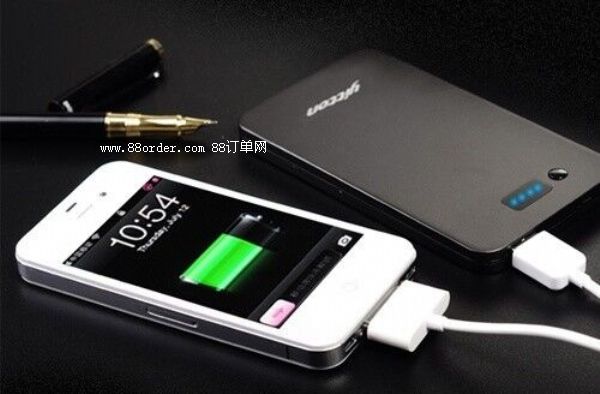

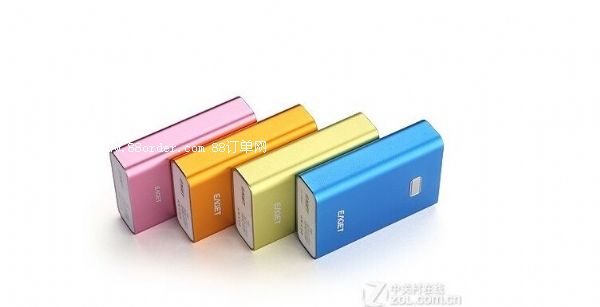

移動電源
