全自動光學影像測量儀

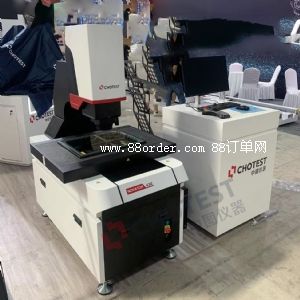

中圖儀器novator432全自動光學影像測量儀它是在cnc影像儀基礎上發展而來的光學非接觸測量儀，可以學習并記憶對焦、選點、功能切換、人工修正、燈光匹配等過程，可自動完成邊緣提取、對焦、匹配以及測量合成、影像合成等。

novator432全自動光學影像測量儀采用大理石主體機臺和精密伺服控制系統，將傳統影像測量與激光測量技術相結合，支持觸發測頭和光學測頭，進行高度、平面度測量，可以實現2.5d和3d的復合測量。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 x、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：r角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、o型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

全自動光學影像測量儀具有高度智能化與自動化特點。除可利用照相、二次元坐標處理機、數字顯示器、光眼讀取數據或自動尋邊器、打印機等接口設備，還有可用與計算機聯機以達迅速、確實及統計分析等優點。被廣泛應用于大型鈑金件、背光板、絕緣材料、面版、邊框行業、塑膠制品、五金、模具、手機外殼、電子、銘牌、陶瓷、絕緣材料等領域，實現了大批量快速檢測。
